  • 大口径软密封闸阀

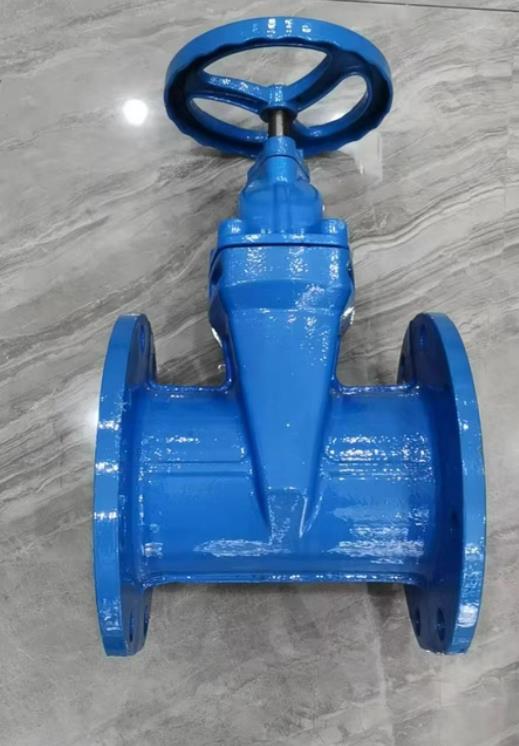

大口径软密封闸阀

  • 产品名称:大口径软密封闸阀
  • 产品型号:Z545X
  • 产品口径:DN500-1200mm
  • 产品压力:1-1.6MPa
  • 产品材质:铸铁,球墨铸铁、铸钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产大口径软密封闸阀,可提供大口径软密封闸阀价格,大口径软密封闸阀说明书,大口径软密封闸阀实物图,大口径软密封闸阀结构图,大口径软密封闸阀外形尺寸,大口径软密封闸阀执行标准,大口径软密封闸阀工作原理,大口径软密封闸阀作用特点。

大口径软密封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

大口径软密封闸阀主要技术参数:

公称压力:1.0~2.5Mpa

工作温度:0~80℃

法兰标准:GB/T 17241.6 GB9113

公称通经:50~1200mm

适用介质:水、油、气等

试验标准:GB13927 AP1598

大口径软密封闸阀主要零部件材料:

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

丁腈橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O” 形密封圈

丁腈橡胶

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

丁腈橡胶

手轮(传动帽)

可锻铸铁


大口径软密封闸阀主要外形连接尺寸:

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

H(手轮)

1480

1665

2200

2800

2800

3000

3000

H(伞齿轮)

1650

1900

2350

2950

2950

3150

3150

H(电动)

电动装置可由用户指定
