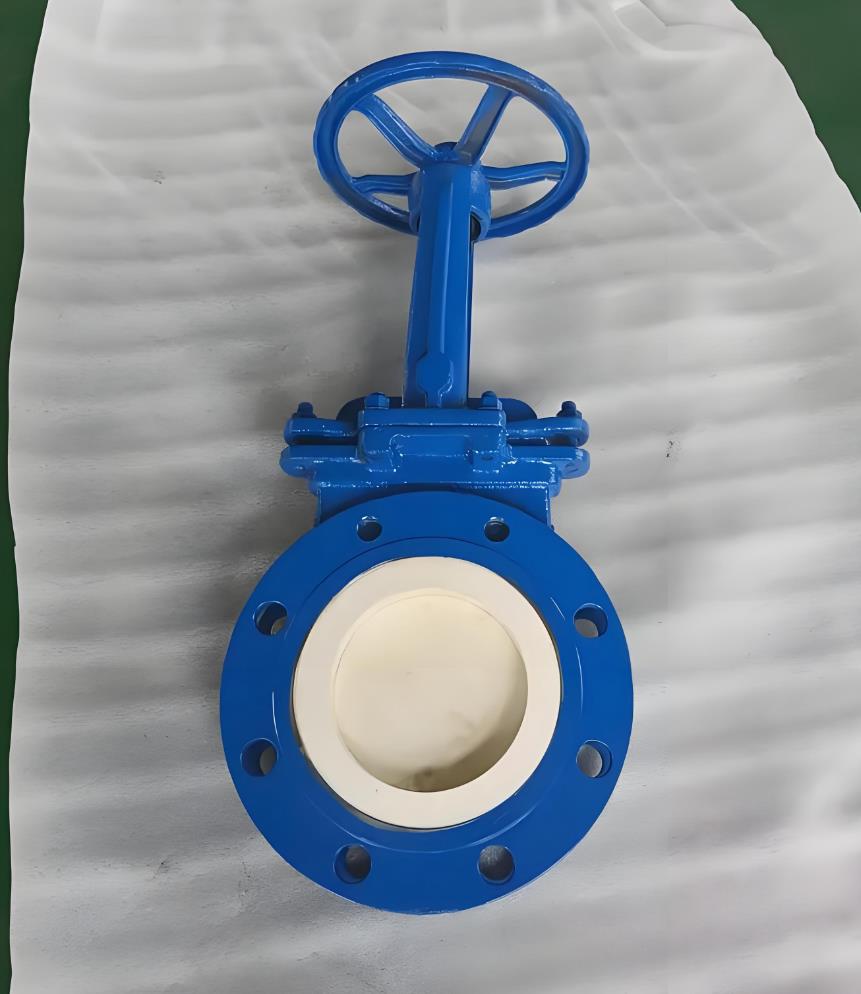

陶瓷刀型闸阀
- 产品名称:陶瓷刀型闸阀
- 产品型号:Z43TC、Z643TC、Z943TC
- 产品口径:DN50-350mm
- 产品压力:1-1.6MPa
- 产品材质:耐磨合金、碳钢、不锈钢
- 联系电话:021-51061127
- 联系传真:021-51062214
- Email:fashengfamen@126.com
- 联系人:陈云非
- 联系手机:18217570461
- QQ:203398752
- 公司名:上海阀盛阀门制造有限公司
- 帐号:03416900040048386
- 开户行:农行上海水清南路支行
- 售后承诺:质保一年,质量三包:包修、包换、包退。
上海阀盛阀门制造有限公司主要生产陶瓷刀型闸阀,可提供陶瓷刀型闸阀价格,陶瓷刀型闸阀说明书,陶瓷刀型闸阀实物图,陶瓷刀型闸阀结构图,陶瓷刀型闸阀外形尺寸,陶瓷刀型闸阀执行标准,陶瓷刀型闸阀工作原理,陶瓷刀型闸阀作用特点。
陶瓷刀型闸阀主要性能规范:
1.密封面材料:结构陶瓷或超硬表面合金材料二种。
2.用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能优越,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。
2.用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能优越,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。
陶瓷刀型闸阀主要零件材料:
阀体、阀盖 | 不锈钢、碳钢 | 型 号 Type | 公称压力 (MPa) | 试验压力(MPa) | 工作温度 | 适用介质 | |
闸板 | 耐磨合金+不锈钢、碳钢 | 壳体 | 密封 | ||||
阀杆 | 不锈钢 | CZ43TC CZ643TC CZ943TC | 1.0 | 1.5 | 1.1 | ≤150℃ | 煤渣、灰渣、渣水混合物等介质 |
密封面 | 耐磨合金或结构陶瓷 | 1.6 | 2.4 | 1.8 |
陶瓷刀型闸阀主要连接尺寸:
型号 | PN | 尺寸(mm) | ||||
DN | L | D | D0 | ≈H | ||
CZ43TC | 1.0MPa | 50 | 90 | 160 | 180 | 285 |
65 | 90 | 180 | 180 | 298 | ||
80 | 90 | 195 | 220 | 315 | ||
100 | 90 | 215 | 220 | 365 | ||
125 | 90 | 245 | 230 | 400 | ||
150 | 100 | 280 | 280 | 475 | ||
200 | 100 | 335 | 360 | 540 | ||
250 | 110 | 390 | 360 | 630 | ||
300 | 120 | 440 | 400 | 780 | ||
350 | 130 | 500 | 400 | 885 | ||
1.6MPa | 50 | 90 | 160 | 180 | 285 | |
65 | 90 | 185 | 180 | 295 | ||
80 | 90 | 200 | 220 | 315 | ||
100 | 90 | 220 | 220 | 365 | ||
125 | 90 | 250 | 230 | 400 | ||
150 | 100 | 285 | 280 | 475 | ||
200 | 100 | 340 | 360 | 540 | ||
250 | 110 | 405 | 360 | 630 | ||
300 | 120 | 460 | 400 | 780 | ||
350 | 130 | 520 | 400 | 885 |
