暗杆闸阀当前位置:首页 > 产品中心 > 闸阀 > 暗杆闸阀
  • 暗杆弹性座封闸阀

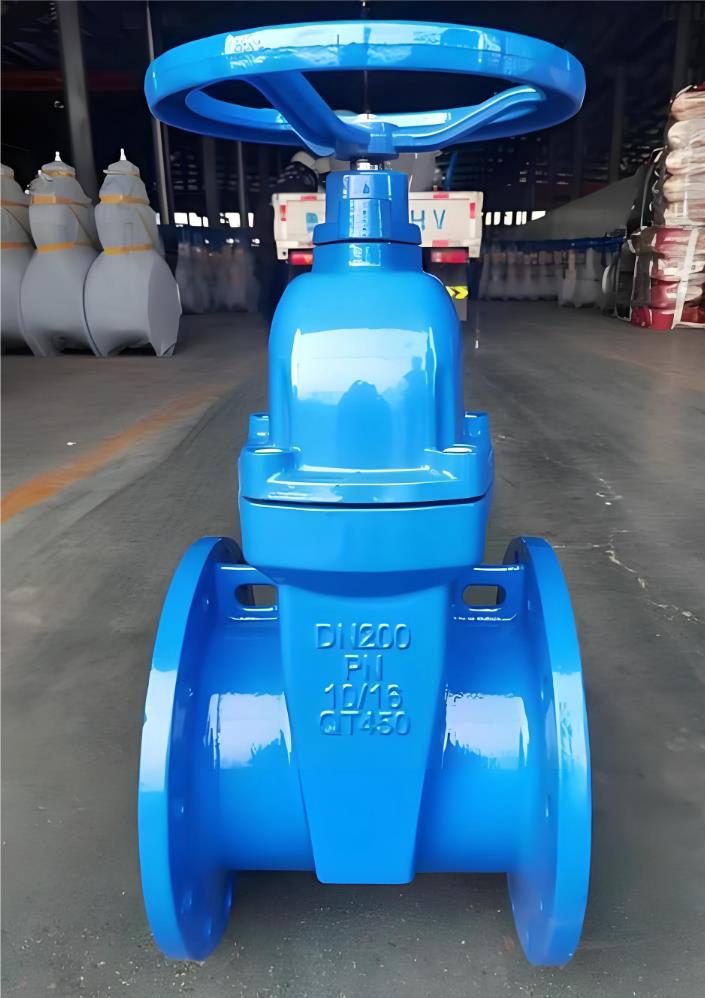

暗杆弹性座封闸阀

  • 产品名称:暗杆弹性座封闸阀
  • 产品型号:RVCX/Z45X
  • 产品口径:DN50-600mm
  • 产品压力:1-2.5MPa
  • 产品材质:铸铁,球墨铸铁、铸钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产暗杆弹性座封闸阀,可提供暗杆弹性座封闸阀价格,暗杆弹性座封闸阀说明书,暗杆弹性座封闸阀实物图,暗杆弹性座封闸阀结构图,暗杆弹性座封闸阀外形尺寸,暗杆弹性座封闸阀执行标准,暗杆弹性座封闸阀工作原理,暗杆弹性座封闸阀作用特点。

暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。
暗杆弹性座封闸阀技术参数
压力等级:1.0MPa、1.6MPa
阀体耐压:1.5MPa、2.4MPa
密封试验:1.1MPa、1.76MPa
工作温度:0~80℃
适用介质:水、气等
一、暗杆弹性座封闸阀主要零部件材料:
名称
材料
阀体
灰铸铁、球墨铸铁、铸钢
闸板
球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓
碳化处理
密封圈
丁腈橡胶
阀盖
灰铸铁、球墨铸铁、铸钢
阀杆
不锈钢
“O”形密封圈
丁腈橡胶
止推轴承
锡青铜
螺栓
不锈钢
压盖
球墨铸铁、铸钢
防尘罩
丁腈橡胶
手轮(传动帽)
铸铁

二、暗杆弹性座封闸阀主要技术参数:

公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113
公称通经:50~600mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

三、暗杆弹性座封闸阀主要外形连接尺寸:

DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
HA
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
HC
355
375
415
476
540
600
720
875
990
1050
1245
1310
1560
1750
