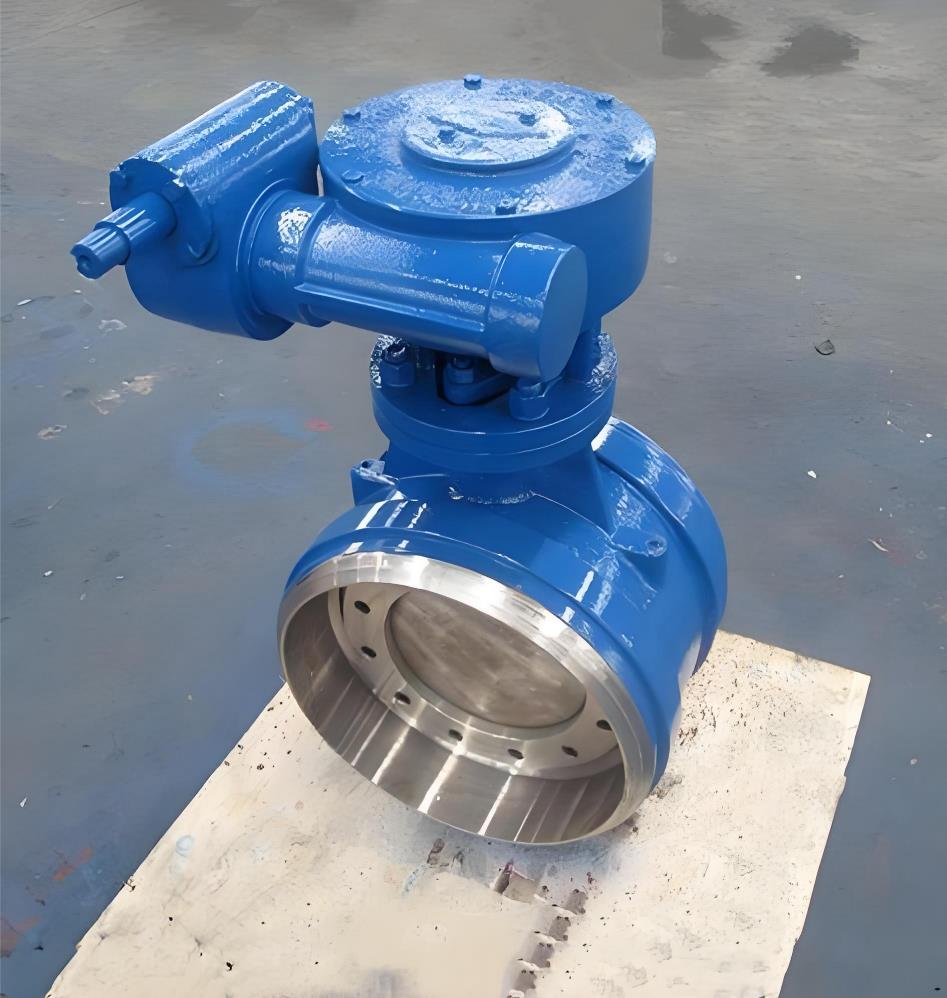

焊接式硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
焊接式硬密封蝶阀主要性能参数
|
公称通径 |
DNmm |
100～1400 |
|
公称压力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 PsMPa |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
O．5～0.8 MPa |
|
适用介质 |
水、油品、蒸汽、煤气、酸、碱等 |
|
适用温度 |
-196℃～≤600℃ |
焊接式硬密封蝶阀主要零部件材料
|
名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬钼钒钢 |
|
阀板 |
碳钢、不锈钢、铬钼钒钢 |
|
阀杆 |
2Cr13不锈钢、铬钼钒钢 |
|
密封圈 |
不锈钢、软硬层叠式金属片 |
|
阀座 |
不锈钢、堆司太立等硬质合金 |
|
填料 |
柔性石墨 |
注：工作温度在 -196 ℃时采用长颈结构， H1可以根据用户需求决定，并在型号前加 “ D ” 。
D363H、D663H、D963H连接尺寸
|
通径 |
主要尺寸 |
1．OMPa |
1.6MPa |
2.5MPa |
4.0MPa |
|
mm |
inch |
L |
H |
H 7 |
D |
D |
D |
D |
|
100 |
4 |
190 |
115 |
255 |
112 |
112 |
114 |
116 |
|
125 |
5 |
200 |
130 |
295 |
138 |
138 |
140 |
142 |
|
150 |
6 |
210 |
145 |
310 |
162 |
164 |
166 |
168 |
|
200 |
8 |
230 |
175 |
380 |
212 |
214 |
216 |
219 |
|
250 |
10 |
250 |
210 |
400 |
263 |
265 |
267 |
271 |
|
300 |
12 |
270 |
235 |
460 |
314 |
316 |
318 |
322 |
|
350 |
14 |
290 |
270 |
510 |
364 |
367 |
370 |
374 |
|
400 |
16 |
310 |
300 |
545 |
415 |
418 |
421 |
426 |
|
450 |
18 |
330 |
330 |
620 |
466 |
469 |
472 |
477 |
|
500 |
20 |
350 |
370 |
650 |
516 |
519 |
522 |
528 |
|
600 |
24 |
390 |
430 |
680 |
617 |
620 |
525 |
632 |
|
700 |
28 |
430 |
470 |
780 |
719 |
722 |
728 |
835 |
|
800 |
32 |
470 |
530 |
860 |
820 |
823 |
830 |
841 |
|
900 |
36 |
510 |
580 |
900 |
92 |
924 |
931 |
945 |
|
1000 |
40 |
550 |
650 |
980 |
1022 |
1026 |
1034 |
1048 |
|
1200 |
48 |
630 |
765 |
1100 |
1222 |
1229 |
1240 |
1257 |
