  • 内螺纹三通球阀

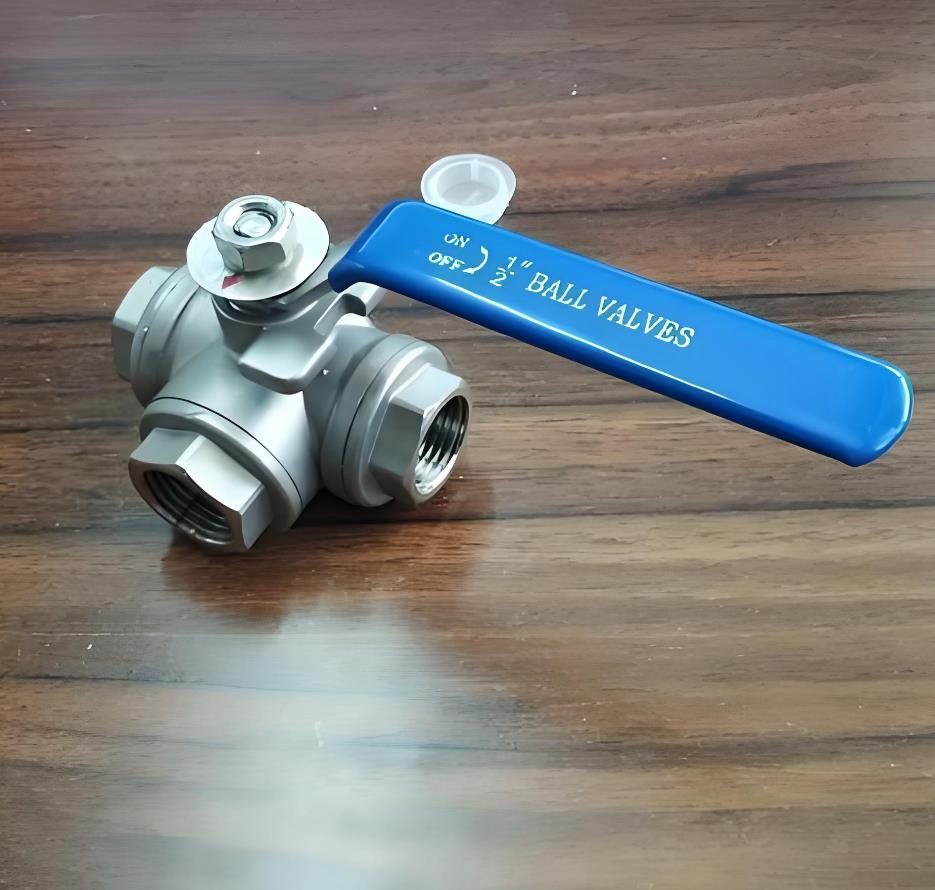

内螺纹三通球阀

  • 产品名称：内螺纹三通球阀
  • 产品型号：Q14F/Q15F
  • 产品口径：DN15-50mm
  • 产品压力：1.6-6.4MPa
  • 产品材质：铸钢、不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产内螺纹三通球阀，可提供内螺纹三通球阀价格，内螺纹三通球阀说明书，内螺纹三通球阀实物图，内螺纹三通球阀结构图，内螺纹三通球阀外形尺寸，内螺纹三通球阀执行标准，内螺纹三通球阀工作原理，内螺纹三通球阀作用特点。

内螺纹三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
内螺纹三通球阀产品特征：
公称压力
2.5MPa
适用稳定范围
-20～232℃～350℃
螺纹类型
G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺纹连接三通不锈钢球阀适用介质
水、油、气及某些腐蚀性液体（W。O。G）

内螺纹三通球阀主要零件材料：

零件名称
材质
阀体
不锈钢CF8M/CF8
阀盖
不锈钢CF8M/CF8
球
不锈钢CF8M/CF8
球垫
聚四氟乙烯PTEE
阀杆
不锈钢CF8M/CF8
填料
聚四氟乙烯PTEE
中口
聚四氟乙烯PTEE
大薄片
聚四氟乙烯PTEE
压紧螺母
不锈钢CF8M/CF8
手柄
不锈钢CF8M/CF8
流向指示牌
ALUMINUM
华司
不锈钢CF8
螺帽
不锈钢CF8
锁定装置
不锈钢CF8
皮套
塑料
盲盖
不锈钢CF8M/CF8


内螺纹三通球阀主要连接尺寸及重量单位：mm

SIZE
d
L
H
D1
B
W1
W2
h
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
1-1/4"
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1-1/2"
32.0
114
83
145
57.0
22.4
38.1
1/4-20UNC
2"
38.1
142
96
204
71.0
22.4
38.1
1/4-20UNC
