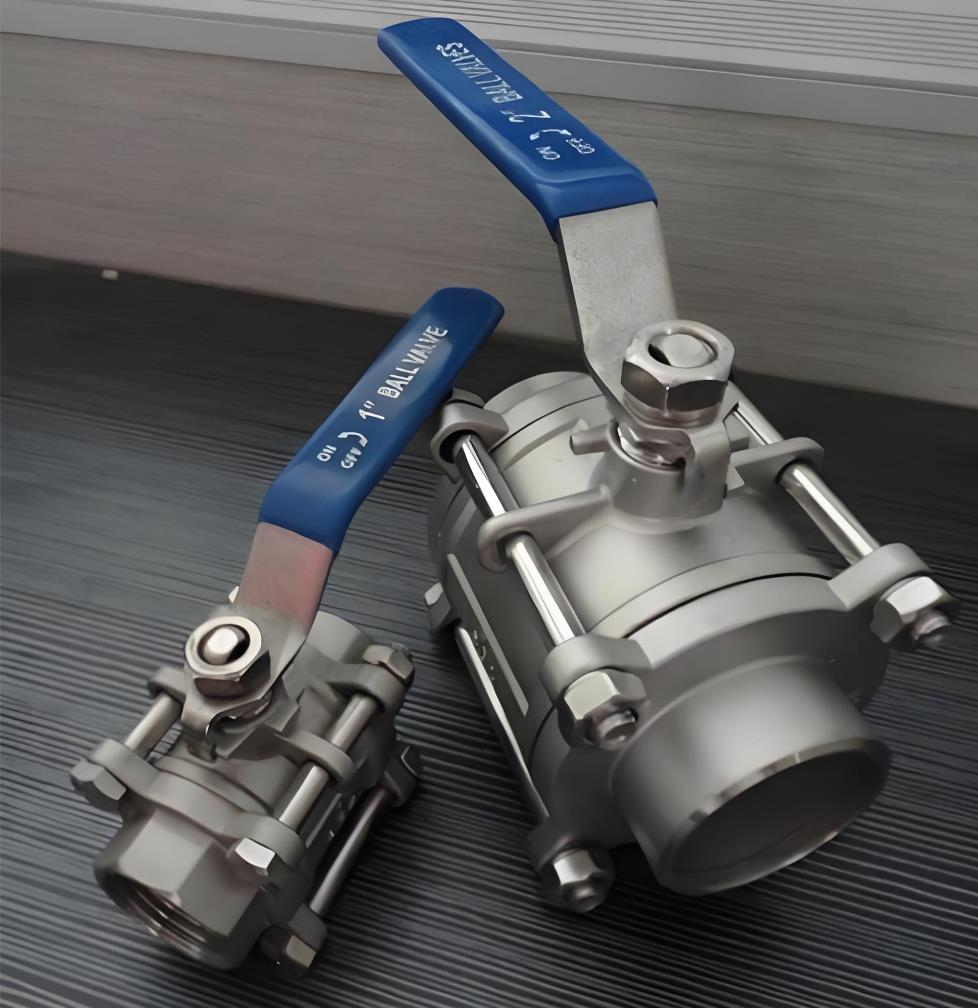

三片式对焊球阀

产品名称：三片式对焊球阀
产品型号：Q61F
产品口径：DN15-100mm
产品压力：1.6-32MPa
产品材质：铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产三片式对焊球阀，可提供三片式对焊球阀价格，三片式对焊球阀说明书，三片式对焊球阀实物图，三片式对焊球阀结构图，三片式对焊球阀外形尺寸，三片式对焊球阀执行标准，三片式对焊球阀工作原理，三片式对焊球阀作用特点。

三片式对焊球阀属于手动球阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

Q61F三片式对焊球阀产品特征：

公称压力	适用稳定范围	适用介质	螺纹类型
1.6-6.4MPa	-20～232℃～350℃	水、油、气及某些腐蚀性液体（W。O。G）	G。NPT。BSPT。BSP。DI259/2999

Q61F三片式对焊球阀主要零件材料：

零件名称	材质
阀体	不锈钢CF8M	碳钢WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀盖	不锈钢CF8M	碳钢WCB
球体	不锈钢SS316	不锈钢SS304
阀杆	不锈钢SS316	不锈钢SS316
螺母	不锈钢SS304	不锈钢SS304
垫圈	不锈钢SS304	不锈钢SS304
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	不锈钢SS304
填料压盖螺母	不锈钢SS304	不锈钢SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	不锈钢SS304

Q61F三片式对焊球阀主要连接尺寸及重量：

SIZE	1/4"	143/8"	17.51/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
