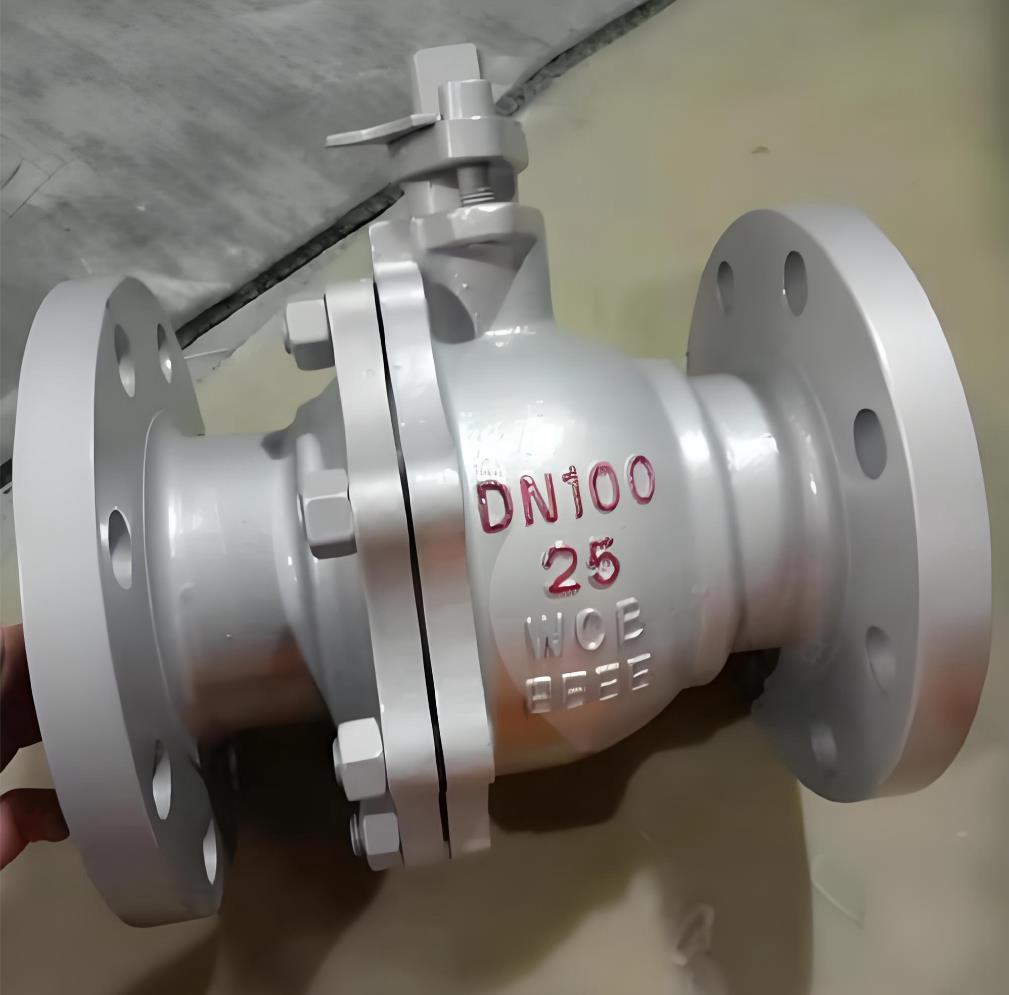

金属硬密封球阀
- 产品名称：金属硬密封球阀
- 产品型号：Q41H/Y.47H/Y
- 产品口径：DN15-500mm
- 产品压力：1.6-6.4MPa
- 产品材质：铸钢、不锈钢
- 联系电话：021-51061127
- 联系传真：021-51062214
- Email：fashengfamen@126.com
- 联系人：陈云非
- 联系手机：18217570461
- QQ：203398752
- 公司名：上海阀盛阀门制造有限公司
- 帐号：03416900040048386
- 开户行：农行上海水清南路支行
- 售后承诺：质保一年，质量三包：包修、包换、包退。
上海阀盛阀门制造有限公司主要生产金属硬密封球阀，可提供金属硬密封球阀价格，金属硬密封球阀说明书，金属硬密封球阀实物图，金属硬密封球阀结构图，金属硬密封球阀外形尺寸，金属硬密封球阀执行标准，金属硬密封球阀工作原理，金属硬密封球阀作用特点。
金属硬密封球阀产品特点：
金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15～700mm)。
金属硬密封球阀产品用途：
金属硬密封球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃（碳钢）或-40～550℃（不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15～700mm)。
金属硬密封球阀产品用途：
金属硬密封球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃（碳钢）或-40～550℃（不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
金属硬密封球阀技术规范：
压力等级：Class150～1500、PN1.6～16.0MPa
公称通径：DN15～700mm
设计与制造：API608、API 6D GB12237
结构长度：ANSI B16.10 GB12221
连接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635
压力实验：API598、ZBJ16006、GB
材质：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作温度：-40～550℃
驱动方式：手动、蜗轮蜗杆传动、气动、电动
压力等级：Class150～1500、PN1.6～16.0MPa
公称通径：DN15～700mm
设计与制造：API608、API 6D GB12237
结构长度：ANSI B16.10 GB12221
连接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635
压力实验：API598、ZBJ16006、GB
材质：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作温度：-40～550℃
驱动方式：手动、蜗轮蜗杆传动、气动、电动
1、金属硬密封球阀采用偏心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到最小。
2、金属硬密封浮动球阀（如图）采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。
3、金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工况条件，也可在中腔设置排污口。
4、金属硬密封球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。
5、由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。
6、除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。
金属硬密封球阀主要技术参数及执行标准：
公称通径(mm) | 金属密封浮动球阀 | 金属密封固定球阀 | 金属密封三通球阀 | |||||||||
DN15~200、NPS1/2~8 | DN50~500、NPS2~20 | DN50~300、NPS2~12 | ||||||||||
公称压力(Mpa) | PN1.0~10.0、Class150~600、10K、20K | PN1.0~16.0、Class150~900、10K、20K | PN1.0~2.5、Class150、10K | |||||||||
阀门材料及适用工况 | 零件名称 | 材 料 | ||||||||||
阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | |||||
球体阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19N11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) | |||||
密封圈 | 特种硬化材料 | |||||||||||
适用介质 | 泥浆、纸浆、含有固体和流体等 | 泥浆、纸浆、蒸汽、含有固体的流体等 | 高温、高频、高压 | |||||||||
适用温度 | -29~150℃ | -29~250℃ | -29~500℃ | |||||||||
设计制造 | GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357 | |||||||||||
结构长度 | GB/T 12221-1989、ANSI B16.10、JIS B2002。 | |||||||||||
连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214。 | |||||||||||
压力试验 | JB/T 9092-99、API 509。 | |||||||||||
传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 | |||||||||||
