角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。
角式隔膜排泥阀主要零件材料
|
零件名称 |
阀体、阀盖 |
阀瓣、弹簧 |
膜片 |
|
材料 |
铸铁、球墨铸铁、铸钢 |
不锈钢 |
尼龙强化橡胶 |
角型隔膜式排泥阀主要技术参数
|
公称压力MPa |
试验压力MPa |
适用温度 |
适用介质 |
|
壳体 |
密封 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
水、污水 |
|
1.6 |
2.4 |
1.76 |
角型隔膜式排泥阀主要连接尺寸mm
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |

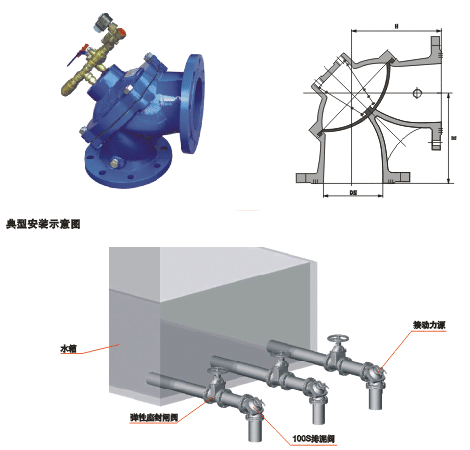

角式隔膜排泥阀安装结构图：
