手动截止阀MTF是一种套筒式单座调节阀，该阀适用于大中型火力发电厂，可用作各种疏水截止阀，排污截止阀，控制高温高压流体，一般作为重要阀门的辅助阀门，也可单独安装使用。

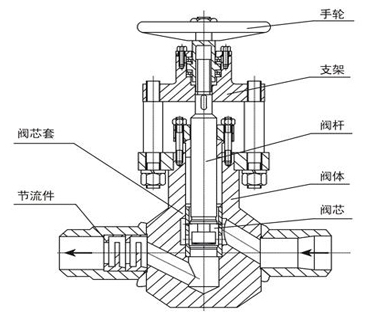

手动截止阀MTF采用套筒式单座结构形式，具有如下优点：

阀芯阀座采用线密封形式密封，，密封比压大，关闭严密，无泄漏。

阀芯和阀杆采用浮动连接，并有套筒导向，不会因为阀芯和阀杆不同心而影响其关断性和严密性。

节流面和密封面分开，阀芯，阀芯套和节流孔板经硬化处理，表面硬度可达到HRC70左右，耐冲刷寿命长。

出口采用放置节流孔板结构，降低流速，减小对阀内件的冲刷和空化破坏。



低压旁路调节阀STE是装在火电厂低压旁路管道上起调节作用的关键阀门，该阀具有下列优点：

高温蒸汽从两侧进入，很好地保证了阀杆，阀芯和阀座的同心度，提高了阀芯，阀座的密封性能，延长了阀门的使用寿命。

蒸汽经过两级多孔节流孔板节流，降压后，与喷嘴喷出的高速冷却水在出口处混合和雾化，完成减温过程，系统不需要另设专门的降温器。

阀内组件经过表面的硬化处理，硬度达到HRC70左右，耐磨性能好，使用寿命长。

节流面与密封面分开，有效地保护了密封面，密封能行好。



手动截止阀技术参数和性能（125mw机组）

阀    体

公称通径    进口DN300   出口DN500

公称压力    PN10Mpa

材    料    12Cr1MoV

阀内组件

结构形式    两级节流单座密封

材    料    不锈钢表面硬化

额定KV值  140

流量特性   等百分比

蒸汽参数

进口温度   540度

出口温度   320度

进口压力   2.259Mpa

出口压力   0.59 Mpa

流   量    120T/H

减温水

流   量   40T/H

温   度   50度



手动截止阀订货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数

7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
