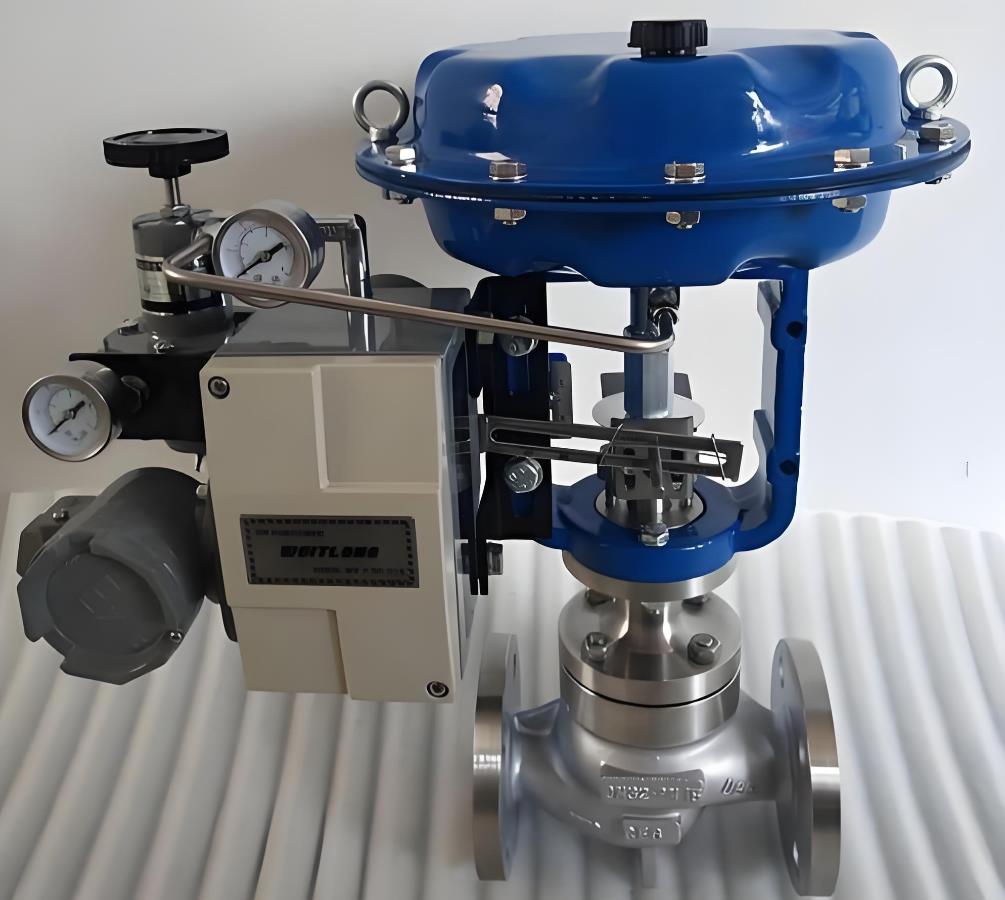

精小型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
精小型气动单座调节阀阀体：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6    4.0    6.4MPa
连接形式：法兰式按JB78-59  JB/T79.2-94凹式
阀体材料：HT200  ZG230—450
ZG1Cr18Ni9Ti   ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填  料:  V型聚四氟乙烯、柔性石墨、不锈钢波纹管
精小型气动单座调节阀阀内组件：
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材    料：1Cr18Ni9Ti   0Cr18Ni12Mo2Ti

精小型气动单座调节阀执行机构：
形    式：多弹簧式薄膜执行机构          垫     片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物     弹簧范围：20-100(40-200、80-240 、20-60 压缩弹簧：60Si2Mn                                        60-100) KPa
推   杆：2Cr13                                供气 压力：0.14  0.16  0.28MPa
膜   盖：A3                                     气源 接头：内螺纹M10X1
衬   套：2Cr13                                环境 温度：-30~+70℃
阀作用型式：气一开式，气一闭式
精小型气动单座调节阀主要技术参数：
