导热油电磁阀

上海阀盛阀门制造有限公司主要生产导热油电磁阀，可提供导热油电磁阀价格，导热油电磁阀说明书，导热油电磁阀实物图，导热油电磁阀结构图，导热油电磁阀外形尺寸，导热油电磁阀执行标准，导热油电磁阀工作原理，导热油电磁阀作用特点。

导热油电磁阀.jpg 导热油电磁阀1.jpg

导热油电磁阀详细介绍：

适用介质：高温气体，液体，导热油

介质温度: -5 ~300℃

动作方式：先导式或分步直动式

工作压力：常闭：分步直动式0~10kgf/cm²

常闭：先导式0.5~16kgf/cm²

阀体材质:黄铜（锻造），不锈钢（精密铸造）

活塞式密封

线圈保护系数：IP54

导热油电磁阀技术参数：

导热油电磁阀

导热油电磁阀2.jpg 导热油电磁阀3.jpg

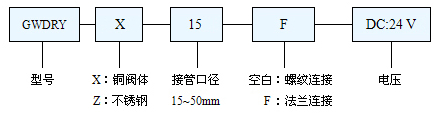

型号		GWDRYX-15	GWDRYX-20	GWDRYX-25	GWDRYX-32	GWDRYX-40	GWDRYX-50	GWDRYX-15F	GWDRYX-20F	GWDRYX-25F	GWDRYX-32F	GWDRYX-40F	GWDRYX-50F
连接尺寸		1/2"	3/4"	1"	1¼"	1½"	2"	法兰	法兰	法兰	法兰	法兰	法兰
流量孔径	mm	15	20	25	32	40	50	15	20	25	32	40	50
Cv 值		4.8	8	12	24	29	48	4.8	8	12	24	29	48
L（长）	mm	75	75	92	110	122	161	94	96	118	136	141	177
H（高）	mm	135	142	150	150	155	174	168	178	180	189	196	220
介质温度	℃	-5 ~300℃瞬时温度可达到300℃
工作压力（压差）	Kgf/cm²	0~10(0.5~16)kgf/cm²
最大耐压力	Kgf/cm²	20
额定电压		220VAC/50HZ ；110 VAC/50HZ 1; DC24； DC12 上下浮动±10%其他电压可以定制
