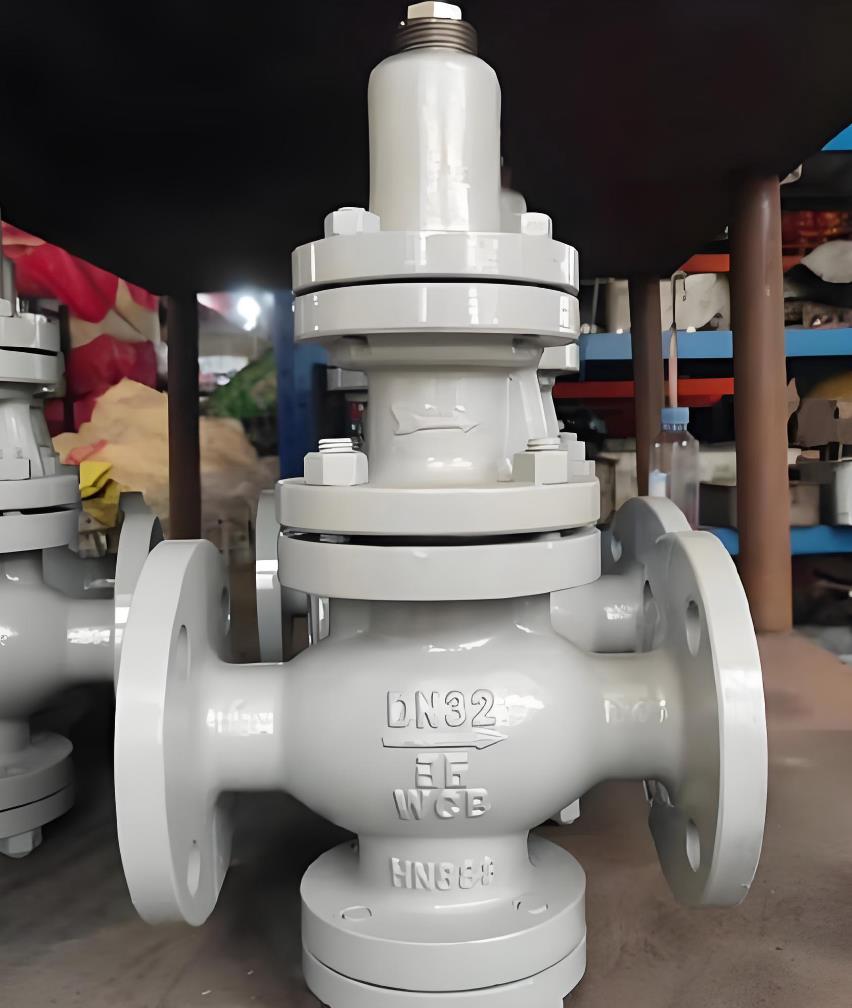

波纹管减压阀

产品名称：波纹管减压阀
产品型号：Y44H
产品口径：DN20-100mm
产品压力：1-2.5Mpa
产品材质：铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产波纹管减压阀，可提供波纹管减压阀价格，波纹管减压阀说明书，波纹管减压阀实物图，波纹管减压阀结构图，波纹管减压阀外形尺寸，波纹管减压阀执行标准，波纹管减压阀工作原理，波纹管减压阀作用特点。

波纹管减压阀用途说明：
本产品用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。

波纹管减压阀使用原理和结构说明：

1.阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2.本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。


波纹管减压阀主要外形尺寸：

公称压力PN（MPa）	公称通径MPa（mm）	尺寸mm
公称压力PN（MPa）	公称通径MPa（mm）	L	H	H1
1.0 1.6	20	140	87	293
	25	160	87	293
	32	180	92	293
	40	200	100	303
	50	230	106	308
	65	260	123	310
	80	310	140	380
	100	350	150	400
