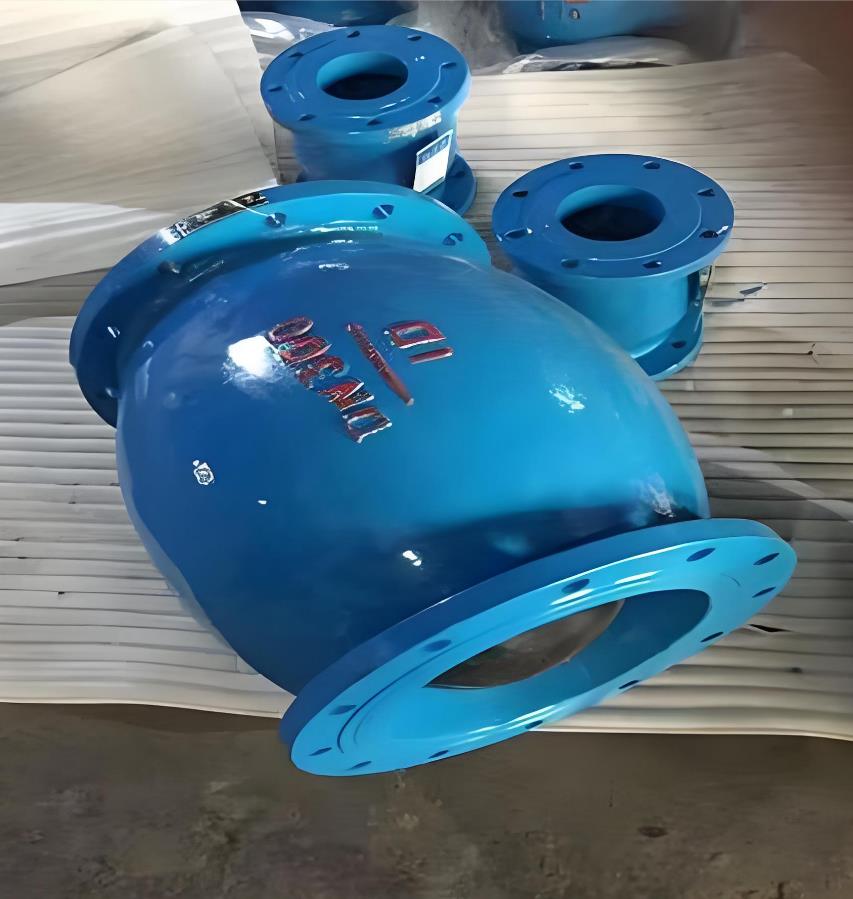

球形止回阀
- 产品名称：球形止回阀
- 产品型号：HQ44/45X
- 产品口径：DN200-1000mm
- 产品压力：1-2.5Mpa
- 产品材质：铸铁、铸钢、不锈钢
- 联系电话：021-51061127
- 联系传真：021-51062214
- Email：fashengfamen@126.com
- 联系人：陈云非
- 联系手机：18217570461
- QQ：203398752
- 公司名：上海阀盛阀门制造有限公司
- 帐号：03416900040048386
- 开户行：农行上海水清南路支行
- 售后承诺：质保一年，质量三包：包修、包换、包退。
上海阀盛阀门制造有限公司主要生产球形止回阀，可提供球形止回阀价格，球形止回阀说明书，球形止回阀实物图，球形止回阀结构图，球形止回阀外形尺寸，球形止回阀执行标准，球形止回阀工作原理，球形止回阀作用特点。
球形止回阀采用橡胶包球为阀瓣，在介质的作用下，可字啊阀体内地滑道上滚动，从而打开或关闭阀门。具有流量大，流阻损失小，密封性能好，消声关闭，能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易于密封，工作安全可靠。本公司生产的球形止回阀型号有:HQ44X\HQ45X.
球形止回阀主要零件材质如下：
零件名称 | 材质 |
阀体、阀盖 | 铸铁、铸钢、不锈钢 |
阀杆 | 铬不锈钢 |
阀瓣 | 碳钢、不锈钢+丁腈橡胶 |
O形圈 | 丁腈橡胶 |
弹簧0 | 不锈钢 |
球形止回阀主要技术参数:
型号 | 公称压力（MPA） | 壳体试验压力（MPA） | 密封试验压力（MPA） | 阀体材料 | 球体材料 |
HQ44/45X-10 | 1 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
HQ44/45X-16 | 1.6 | 2.4 | 1.76 |
球形止回阀主要外形尺寸:
HQ45X-10/16外型尺寸 | ||||||||||||
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
连接尺寸 | 法兰连接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84标准 | |||||||||||
