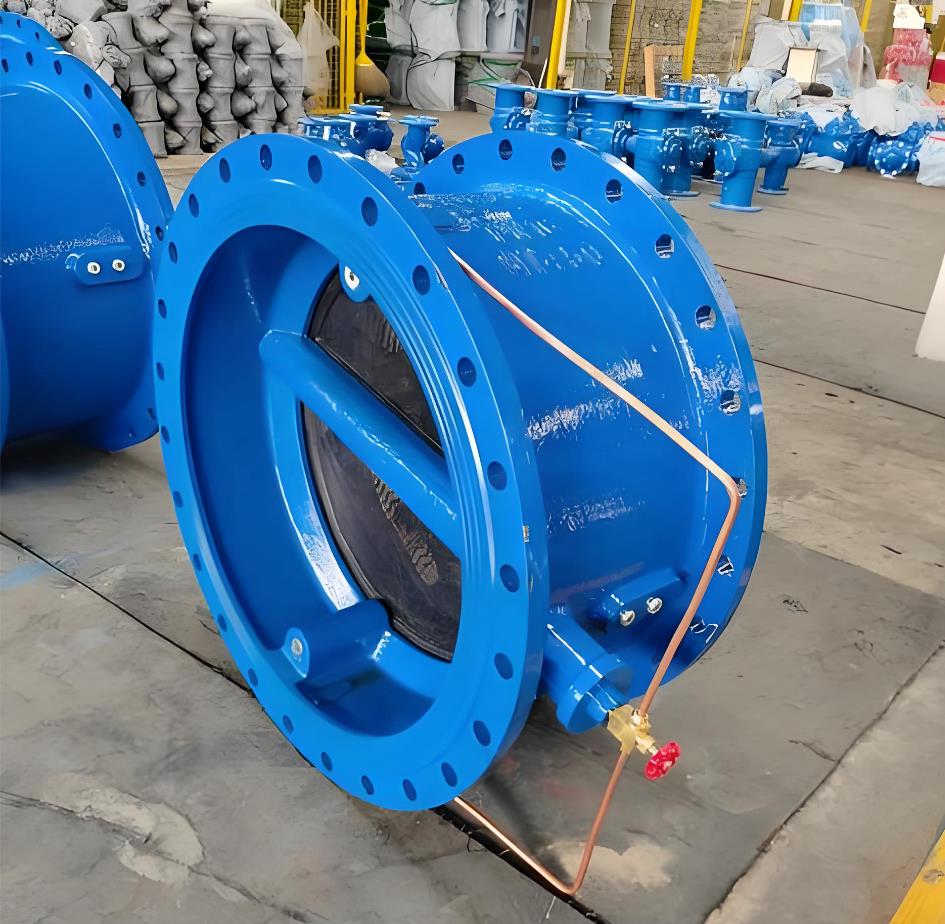

蝶式双瓣消声止回阀

产品名称：蝶式双瓣消声止回阀
产品型号：HH49X/HH48X/HH46X
产品口径：DN40-300mm
产品压力：1-2.5Mpa
产品材质：铸铁、铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产蝶式双瓣消声止回阀，可提供蝶式双瓣消声止回阀价格，蝶式双瓣消声止回阀说明书，蝶式双瓣消声止回阀实物图，蝶式双瓣消声止回阀结构图，蝶式双瓣消声止回阀外形尺寸，蝶式双瓣消声止回阀执行标准，蝶式双瓣消声止回阀工作原理，蝶式双瓣消声止回阀作用特点。

一、蝶式双瓣消声止回阀概述：

蝶式双瓣消声止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。其主要特点如下：1.体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2.缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。3.橡胶软密封，封闭性能好，耐磨损，使用寿命长。4.橡胶缓冲，启闭平稳，无振动，无噪音。5.比老式止回阀六阻小，有明显的节能效果。

蝶式双瓣消声止回阀主要零件材质如下：

零件名称	材质
阀体	铸铁、铸钢、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆、油缸、活塞	不锈钢
弹簧	不锈钢

二、蝶式双瓣消声止回阀主要技术参数：

型号	公称压力	试验压力		适用温度	适用介质	缓闭时间
		壳体	密封
HH46X	1	1.5	1.1	≤80℃	清水、污水、海水	≤60秒
HH48X	1.6	2.4	1.76
HH49X	2.5	3.75	2.75

三、蝶式双瓣消声止回阀主要外形尺寸：

公称通径	尺寸（mm)			公称通径	尺寸(mm)
DN(mm)	L	H	H1	DN(mm)	L	H	H1
40	140	200	88	350	290	480	297
50	150	215	98	400	310	550	324
65	170	225	108	450	330	585	351
80	180	235	118	500	350	640	379
100	190	280	130	600	390	720	434
125	200	290	148	700	430	780	491
150	210	310	172	800	470	840	549
200	230	350	210	900	510	990	600
250	250	415	240	1000	550	1050	655
300	270	450	264	1200	630	1210	770
