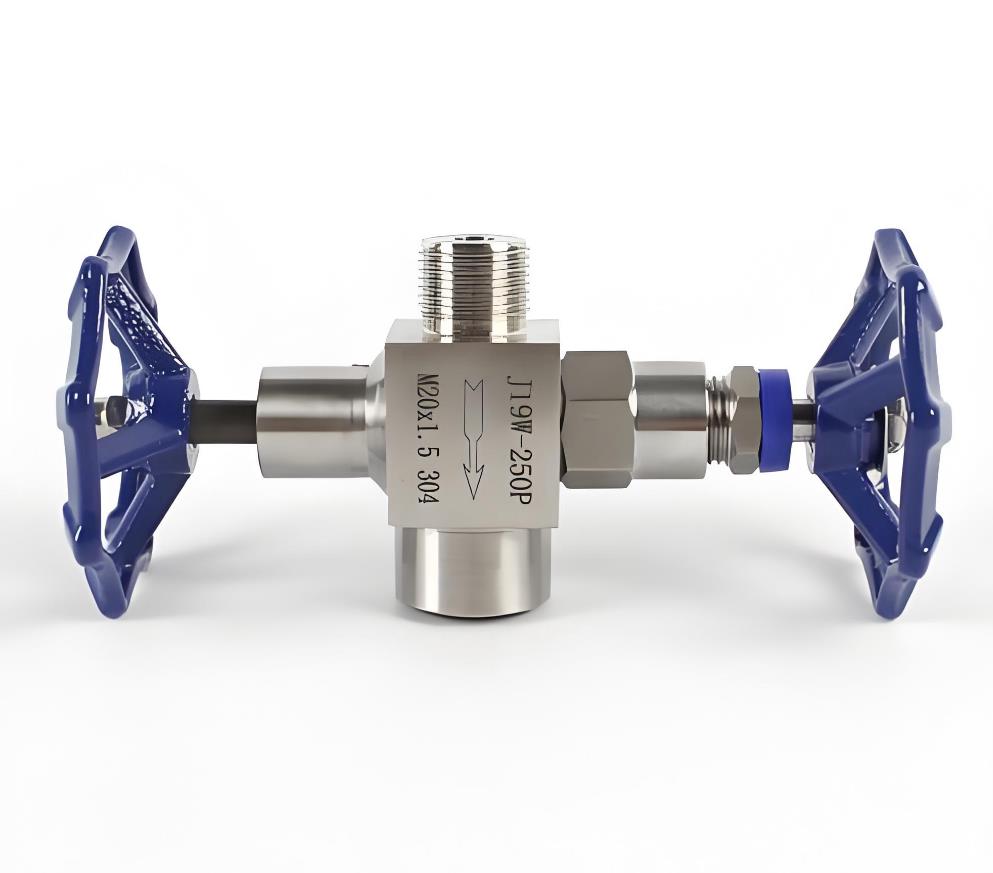

产品名称: 压力表针型阀
产品型号: J49H/W
产品口径: M20×1.5
产品压力: 32MPa
产品材质: 铸钢、不锈钢
联系电话: 021-51061127
联系传真:
Email: fashengfamen@126.com
联系人: 陈云非
联系手机: 18217570461
QQ: 203398752
公司名: 上海阀盛阀门制造有限公司
帐号:  03416900040048386
开户行:  农行上海水清南路支行
售后承诺: 质保一年,质量三包:包修、包换、包退。
  详细介绍:
压力表针型阀主要零部件材料

零件名称
阀体
阀杆
阀底座
填料
填料阀盖
手轮
J49H/W-320P
碳钢
铬不锈钢
聚四氟乙稀、柔性石墨
碳钢
优质碳钢
J49H/W-320P
铬镍不锈钢
铬不锈钢
铬镍不锈钢
不锈钢

压力表针型阀主要性能规范

型号
公称压力(MPa)
试验压力(MPa)
工作压力
(MPa)
工作温度
(℃)
适用介质
壳体 (MPa)
密封 (液)
密封
(气)
J49H/W-320
32.0
48.0
35.2
0.6
32.0
P≤540℃
液化石油气水、酸、蒸汽、油品等
J49H/W-320P
32.0
48.0
35.2
0.6
32.0
C≤425℃

压力表针型阀主要外型及连接尺寸

型号
公称直径(mm)
尺寸
重量(Kg)
L1
D1
D2
H
H1
L2
h
h?
M1
L3
J49H/W-320
3
60
65
50
88
100
60
15
Ф70
M20×1.5
16
1.3
J49H/W-320P
6
60
65
50
88
100
60
15
Ф70
M20×1.5
16
1.3
