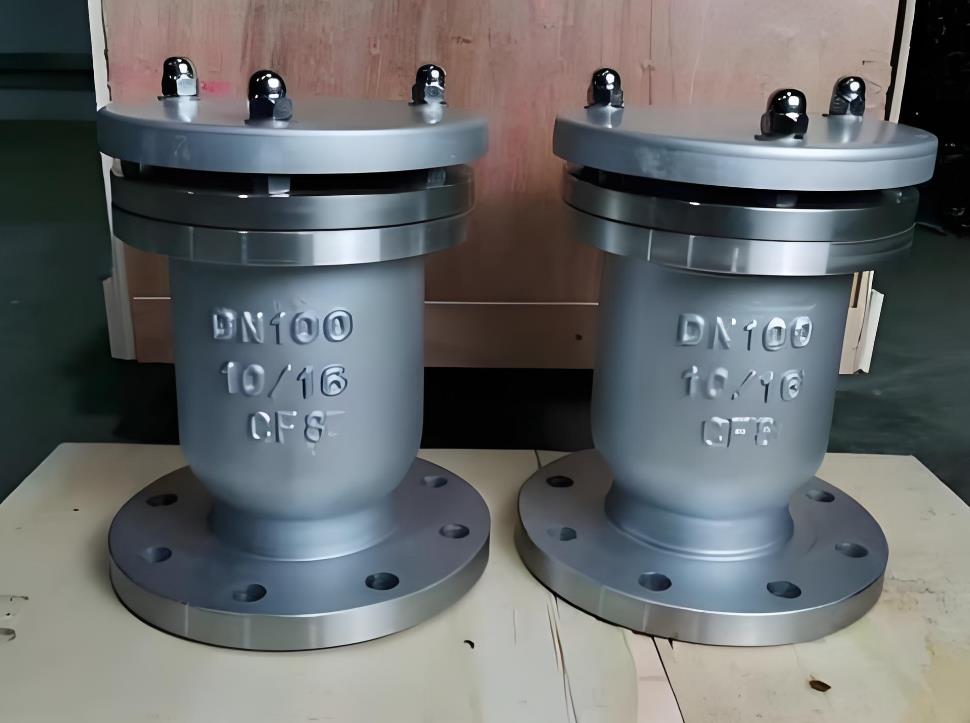

快速排(吸)气阀
- 产品名称:快速排(吸)气阀
- 产品型号:P41X、P42X
- 产品口径:DN25-200mm
- 产品压力:1-2.5MPa
- 产品材质:铸铁、铸钢、不锈钢
- 联系电话:021-51061127
- 联系传真:021-51062214
- Email:fashengfamen@126.com
- 联系人:陈云非
- 联系手机:18217570461
- QQ:203398752
- 公司名:上海阀盛阀门制造有限公司
- 帐号:03416900040048386
- 开户行:农行上海水清南路支行
- 售后承诺:质保一年,质量三包:包修、包换、包退。
上海阀盛阀门制造有限公司主要生产快速排(吸)气阀,可提供快速排(吸)气阀价格,快速排(吸)气阀说明书,快速排(吸)气阀实物图,快速排(吸)气阀结构图,快速排(吸)气阀外形尺寸,快速排(吸)气阀执行标准,快速排(吸)气阀工作原理,快速排(吸)气阀作用特点。
快速排(吸)气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。能够排除管道中的气体,减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢,使用寿命长,安全可靠。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
快速排(吸)气阀每小时排气量表:
规格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小时 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |
快速排(吸)气阀外形尺寸表:
公称通径 | D | D1 | D2 | D3 | H | Z-φd |
DN(mm) | ||||||
25 | 115 | 85 | 57 | 150 | 240 | 4-14 |
50 | 160 | 125 | 102 | 165 | 270 | 4-14 |
80 | 195 | 160 | 138 | 200 | 300 | 4-18 |
100 | 215 | 180 | 158 | 220 | 335 | 8-18 |
150 | 280 | 240 | 212 | 290 | 430 | 8-13 |
200 | 335 | 295 | 268 | 340 | 505 | 8-23 |
