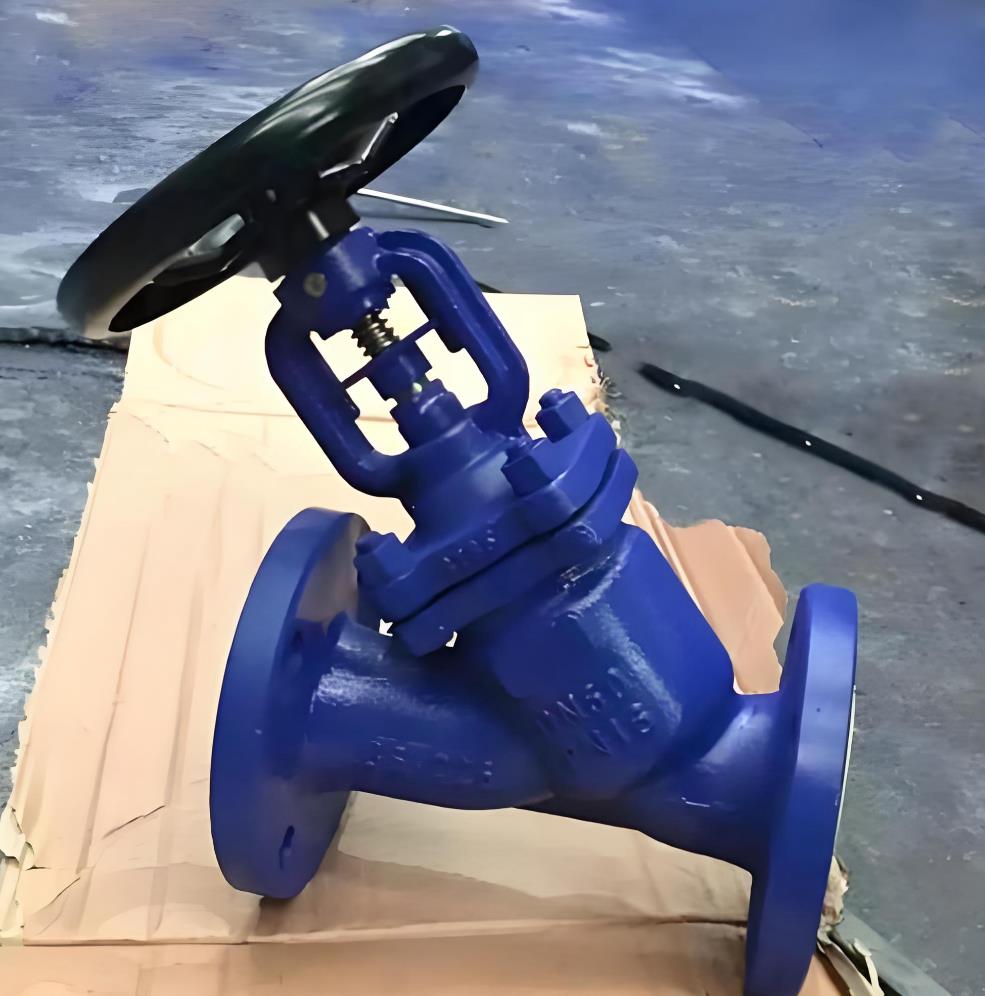

德标Y型直流式波纹管截止阀
德标截止阀适用于公称压力PN1.6~16MPa，工作温度-110~600℃的石油、化工、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
上海阀盛阀门专业生产德标Y型直流式波纹管截止阀，铸钢德标Y型直流式波纹管截止阀，德标直流式波纹管截止阀，德标法兰直流式波纹管截止阀，德标蒸汽直流式波纹管截止阀。
德标Y型直流式波纹管截止阀
要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
德标Y型直流式波纹管截止阀
技术规范
结构形式 BB-BG-OS & Y
驱动方式 手动
设计标准 电动
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230
⊙主要零部件材质Main Parts Material
|
序号No. |
名称Part Name |
材质Material |
|
1 |
阀体Body |
GS-C25
1.73631.4308、1.4408、1.4306、1.4301 |
|
2 |
阀瓣Disc |
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L |
|
3 |
轴销Pin |
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L |
|
4 |
阀杆Stem |
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L |
|
5 |
波纹管组件Bellow Assemble |
1Cr18Ni9Ti、304、316 |
|
6 |
阀盖Bonnet |
GS-C25
1.73631.4308、1.4408、1.4306、1.4301 |
|
7 |
填料Packing |
Flexible Graphite、PTFE |
|
8 |
填料压盖Gland |
GS-C25
1.73631.4308、1.4408、1.4306、1.4301 |
|
9 |
手轮Hand Wheel |
WCB、QT400-18 |
|
10 |
阀杆螺母Yoke Nut |
ZQA19-4 |
|
11 |
栓头螺栓Bolt |
ASTM A193-B7、A193-B8、A193-B8M |
|
12 |
六角螺母Nut |
ASTM A194-2H、A194-8、A194-8M |
|
13 |
垫片Gasket |
柔性石墨+不锈钢Flexible Graphite +Stainless Steel、PTFE |
德标Y型直流式波纹管截止阀
Y-Type Stop Valve With Bellow Seal Acc. To DIN
结构长度：PN16/25/40; 当DN≤200时，依照的标准为F1；
DN≥250时，依照的标准为F7
Face To Face; PN16/25/40 DN≤200,According to F1
DN≥250 According to F7
⊙主要外形和连接尺寸Main External&Connection Dimension
|
型号Model |
DWJ45-16 |
|
压力等级(Mpa)
Pressure |
PN16 |
|
口径Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
|
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
350 |
385 |
445 |
605 |
730 |
805 |
880 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重(KG)Weight |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
510 |
|
|
|
型号Model |
DWJ45-25 |
|
压力等级(Mpa)
Pressure |
PN25 |
|
口径Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
|
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
350 |
385 |
445 |
605 |
730 |
805 |
880 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重(KG)Weight |
4 |
4.5 |
5 |
7.5 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
