船用法兰铸铁填料旋塞阀

产品名称：船用法兰铸铁填料旋塞阀
产品型号：GB/T593-93
产品口径：
产品压力：
产品材质：
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产船用法兰铸铁填料旋塞阀，可提供船用法兰铸铁填料旋塞阀价格，船用法兰铸铁填料旋塞阀说明书，船用法兰铸铁填料旋塞阀实物图，船用法兰铸铁填料旋塞阀结构图，船用法兰铸铁填料旋塞阀外形尺寸，船用法兰铸铁填料旋塞阀执行标准，船用法兰铸铁填料旋塞阀工作原理，船用法兰铸铁填料旋塞阀作用特点。

船用法兰铸铁填料旋塞阀性能规范Technical Data

公称压力Nominal Pressure(MPa)	公称通径Nominal Diameter(mm)	适用介质Applicable Medium
0.6	20 - 80	海水、淡水、滑油、燃油 Sea water. Fresh water. Lubricanting oil, Fuel oil

船用法兰铸铁填料旋塞阀主要零部件材质Materials of Main Parts

零件名称Parts Name	材料Material
	名称Name	牌号Marks
阀体Body	灰铸铁、铸锡青铜Gray Cast lron/Cast Tin Bronze	HT200、ZCuSn102n2或ZCuSn5Pb52n5
塞芯Core	铸锡青铜Cast Tin Bronze	ZCuSn102n2或ZCuSn5Pb52n5

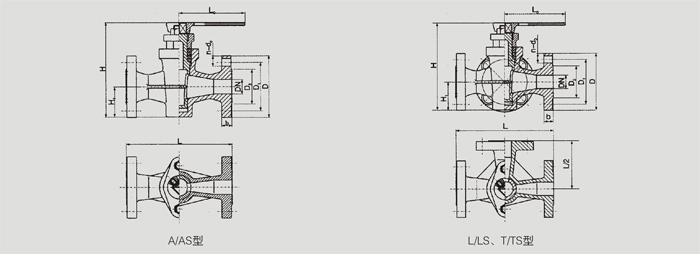

船用法兰铸铁填料旋塞阀A型、L型、T型基本尺寸Dimensions

公称通径	结构尺寸 Structure Dimension			壁厚	法兰Flange					螺栓Bolt		手柄 Handle	参考重量Weight(kg)
DN(mm)	L	H≈	Hi	Thickness 6	D	Di	D2	do	b	n个	Th	L0	A型	L型	T型
20	145	141	42	7	95	68	48	13	14	4	M12	125	3.01	3.85	3.79
25	155	151	43	7	105	73	56	13	14	4	M12	140	3.84	4.8	4.8
32	165	170	50	7	115	83	64	15	15	6	M14	160	4.7	5.7	5.6
40	190	193	57	7	125	93	74	15	16	6	M14	180	6.6	8.4	8.3
50	205	245	67	7	135	103	84	15	16	6	M14	230	10.2	12	11.8
65	225	286	81	8	155	123	104	15	15	6	M14	250	13.4	16.7	16.3
80	245	328	100	8	170	138	118	15	15	8	M14	320	19.7	21.8	21.3

船用法兰铸铁填料旋塞阀AS鹫、LS型、TS型基本尺寸Dimensions

公称通径	结构尺寸 Structure Dimension			壁厚	法兰Flange					螺栓Bolt		手柄 Handle	参考重量Weight(kg)
DN(mm)	L	H≈	Hi	Thickness 6	D	Di	D2	do	b	n个	Th	L0	AS型	LS型	TS型
20	150	141	42	7	90	65	50	1 1	14	4	M10	120	3 1	3 9	3 8
25	160	151	43	7	100	75	60	1 1	14	4	M10	140	4 9	4 9	4 8
32	180	170	50	7	120	90	70	14	16	4	M12	160	5 8	5 8	5 7
40	200	193	57	7	130	100	80	14	16	4	M12	180	9 1	9 1	9 0
50	230	245	67	7	140	1 10	90	14	16	4	M12	230	12 4	12 4	12 2
65	290	286	81	8	160	130	110	14	16	4	M12	250	17 7	17 7	17 3
80	310	328	100	8	190	150	128	18	18	4	M16	320	23 9	23 9	23 4
