GQC-1．5 GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
|
|
|
性能参数 |
GQC-1.5 |
GQC-5 |
GQC-5/KF |
GQC-4A |
|
适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
|
法兰标准 |
焊接式连接；GB4982 |
GB4982 |
|
标准出厂 |
断电时阀门处于开启状态 | |  |
|
|
|
|
|

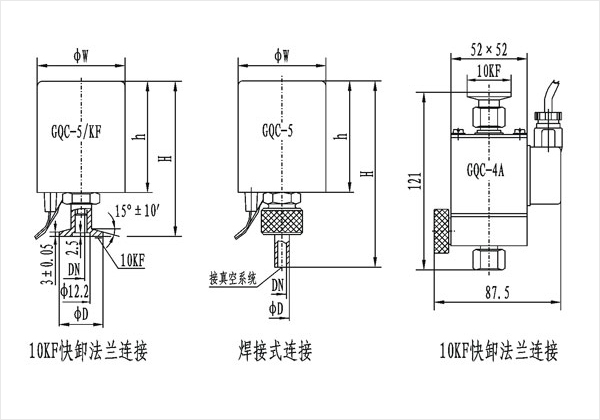

型号 |
通径(DN) |
ΦW |
ΦD |
H |
h |
电气参数 |
|
电源 |
功率 |
|
GQC-1.5 |
1.5 |
52 |
7 |
112 |
66 |
DC36V |
3.3W |
|
GQC-5 |
5 |
60 |
10 |
136 |
90 |
DC36V |
6.5W |
|
GQC-5/KF |
5 |
60 |
30 |
119 |
90 |
DC36V |
6.5W |
|
GQC-4A |
4 |
尺寸如图所示 |
DC36V |
|
|
AC220V |
3.6W | | |
