J44F-6T角式截止阀产品规范
公称压力：0.6MPa
公称通径：25mm～200mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
J44F-6T角式截止阀主要零部件材料
阀体、阀盖、阀瓣：硅黄铜
阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

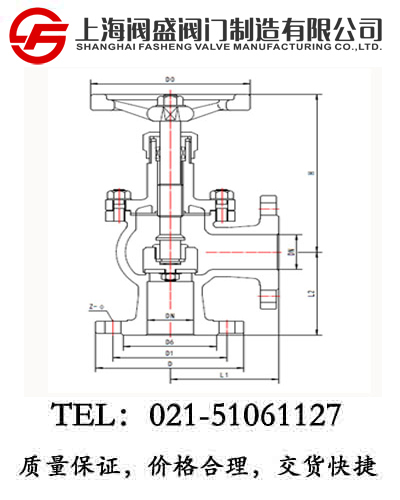

J44F-6T角式截止阀外型尺寸与连接尺寸
|
产品型号 |
J44F-6T角式截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L1 |
L2 |
H1 |
H2 |
D |
D1 |
D2 |
Z-Φd |
D0 |
|
122K25GB2A4 |
25 |
62 |
75 |
249 |
238 |
100 |
75 |
60 |
4-11 |
160 |
7.4 |
|
122K40GB2A4 |
40 |
90 |
90 |
284 |
262 |
130 |
100 |
80 |
4-13 |
160 |
9.2 |
|
122K50GB2A4 |
50 |
100 |
100 |
292 |
263 |
140 |
110 |
90 |
4-13 |
160 |
13.3 |
|
122K65GB2A4 |
65 |
115 |
115 |
342 |
317 |
160 |
130 |
110 |
4-13 |
200 |
18.4 |
|
122K80GB2A4 |
80 |
130 |
130 |
341 |
306 |
185 |
150 |
128 |
4-17 |
240 |
20.3 |
|
122K100GB2A4 |
100 |
140 |
140 |
376 |
340 |
205 |
170 |
148 |
4-17 |
280 |
32.7 |
|
122K150GB2A4 |
150 |
165 |
165 |
475 |
420 |
260 |
225 |
202 |
8-18 |
320 |
65 |
|
122K200GB2A4 |
200 |
215 |
215 |
578 |
488 |
315 |
280 |
255 |
8-18 |
400 |
110 |
