DY22F-25P低温降压调节阀产品规范
公称压力：2.5MPa
公称通径：10mm～40mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
调压范围：344Ya-0.1MPa～0.3MPa
344Yb-0.2MPa～1.0MPa
344Yc-0.8MPa～1.6MPa
DY22F-25P低温降压调节阀主要零部件材料
阀体、阀盖、阀顶：不锈钢
膜片：不锈钢
弹簧：弹簧钢
密封圈：PTFE或PCTFE

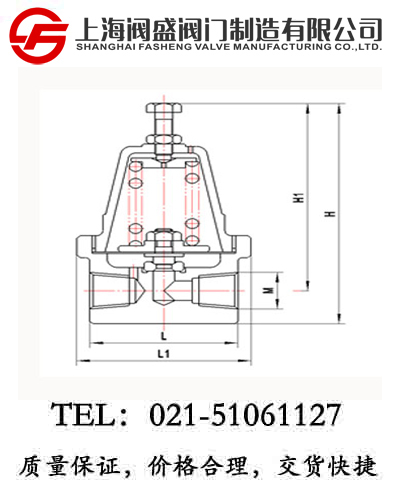

DY12F-25P低温降压调节阀外型尺寸与连接尺寸
|
产品型号 |
DY12F-25P低温降压调节阀 |
重 量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
D |
M |
b |
f |
L1 |
L2 |
|
344Ya～c10ABA3 |
10 |
90 |
28 |
20×1.5 |
17 |
3 |
25 |
168 |
3.2 |
|
344Ya～c15ABA3 |
15 |
90 |
32 |
24×1.5 |
17 |
3 |
28 |
165 |
3.3 |
|
344Ya～c20ABA3 |
20 |
110 |
38 |
30×2 |
17 |
3 |
30 |
205 |
5.1 |
|
344Ya～c25ABA3 |
25 |
115 |
46 |
36×2 |
24 |
4 |
33 |
207 |
7.0 |
|
344Ya～c32ABA3 |
32 |
135 |
52 |
42×2 |
24 |
4 |
45 |
222 |
7.6 |
|
344Ya～c40ABA3 |
40 |
135 |
62 |
52×2 |
24 |
4 |
53 |
227 |
7.7 |
DY12F-25P低温降压调节阀工作原理
当储槽内介质压力低于设定值时，阀门处于关闭状态；当介质压力高于设定值时，由于介质压力对膜片作用力大于弹簧力，膜片向上运动，带动阀顶升高，阀门开启，介质流向出口降低储槽压力，直到储槽内压力低于设定值，阀门关闭。
