DQ61F-600LB低温球阀产品规范
公称压力：10.0MPa
公称通径：1/2in～4in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀门的左侧向右流
DQ61F-600LB低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

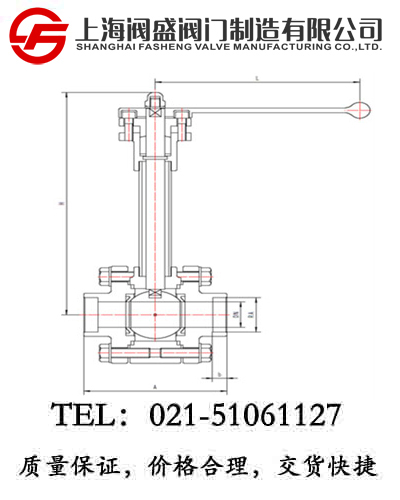

DQ61F-600LB低温球阀（BW）外型尺寸与连接尺寸
|
产品型号 |
DQ61F-600LB低温球阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
b |
RA |
D |
H |
L |
|
D33Q15AB2A3 |
1/2 |
165 |
10 |
21.3 |
34 |
207 |
160 |
3.4 |
|
D33Q20AB2A3 |
3/4 |
190 |
12 |
26.7 |
40 |
239 |
180 |
4.3 |
|
D33Q25AB2A3 |
1 |
216 |
12 |
33.4 |
48 |
254 |
200 |
5.6 |
|
D33Q32AB2A3 |
1-1/4 |
229 |
12 |
42.2 |
62 |
280 |
200 |
10.7 |
|
D33Q40AB2A3 |
1-1/2 |
241 |
12 |
48.3 |
70 |
292 |
250 |
15.1 |
|
D33Q50AB2A3 |
2 |
292 |
15 |
60.3 |
82 |
322 |
320 |
21.2 |
|
D33Q65AB2A3 |
2-1/2 |
330 |
15 |
73.0 |
100 |
354 |
320 |
26.7 |
|
D33Q80AB2A3 |
3 |
356 |
15 |
88.9 |
113 |
375 |
360 |
53.3 |
|
D33Q100AB2A3 |
4 |
406 |
15 |
114.3 |
132 |
420 |
360 |
74.4 |
