DA61F-40P 低温安全阀产品规范
产品类型：弹簧直接作用微启式
公称压力：4.0MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：活套接管
DA61F-40P 低温安全阀主要零部件材料
阀体：不锈钢
弹簧：不锈钢
阀瓣密封圈：增强聚四氟乙烯
|
DA61F-40P 低温安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
488Aa |
2.5～3.2 |
2.25～2.88 |
0.27 |
|
488Ab |
2.0～2.5 |
1.80～2.25 |
|
488Ac |
1.6～2.0 |
1.44～1.80 |
|
488Ad |
1.3～1.6 |
1.17～1.44 |
|
488Ae |
1.0～1.3 |
0.90～1.17 |
|
488Af |
0.8～1.0 |
0.72～0.90 |
|
488Ag |
0.6～0.8 |
0.54～0.72 | |

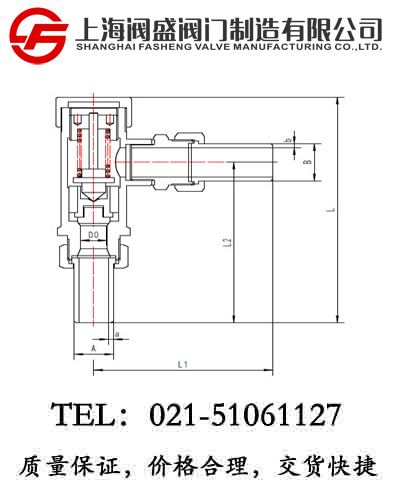

DA61F-40P 低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA61F-40P低温安全阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
L1 |
L2 |
D0 |
A |
a |
B |
b |
|
474Aa~g10AB2D3 |
10 |
140 |
92 |
102 |
8 |
12 |
2 |
12 |
2 |
0.86 |
|
474Aa~g15AB2D3 |
15 |
173 |
132 |
122 |
12 |
22 |
3 |
22 |
3 |
1.24 |
|
474Aa~g25AB2D3 |
25 |
200 |
135 |
142 |
18 |
27 |
3.5 |
27 |
3.5 |
1.75 |
DA61F-40P 低温安全阀使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
