Jy41W-25T氧气管路专用截止阀产品规范
公称压力：2.5MPa
公称通径：25mm～500mm
适用介质：O2、N2、Ar、Air等
适用温度：-40～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
氧气介质：禁油
Jy41W-25T氧气管路专用截止阀主要零部件材料
阀体、阀盖：铜合金
阀瓣：铜合金
阀杆：不锈钢
填料、密封圈：PTFE

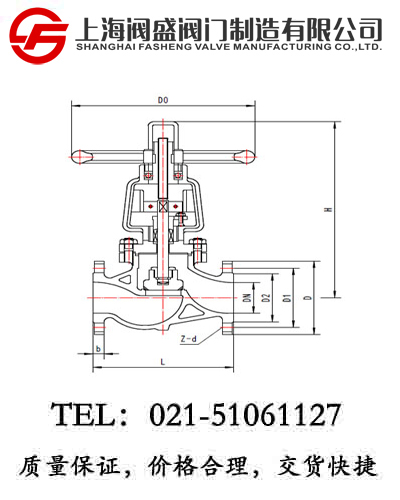

Jy41W-25T氧气管路专用截止阀外型尺寸与连接尺寸
|
产品型号 |
Jy41W-25T氧气管路专用截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
D0 |
|
Y322J15GM2A4 |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
202 |
100 |
6 |
|
Y322J25GM2A4 |
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
236 |
125 |
8 |
|
Y322J40GM2A4 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
328 |
160 |
19 |
|
Y322J50GM2A4 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
450 |
320 |
37 |
|
Y322J65GM2A4 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
530 |
360 |
52 |
|
Y322J80GM2A4 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
560 |
400 |
69 |
|
Y322J100GM2A4 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
618 |
450 |
93 |
|
Y322J125GM2A4 |
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
675 |
450 |
120 |
|
Y322J150GM2A4 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
743 |
560 |
153 |
|
Y322J200GM2A4 |
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
850 |
640 |
304 |
|
Y322J250GM2A4 |
250 |
650 |
445 |
385 |
345 |
42 |
12-34 |
975 |
720 |
560 |
|
Y322J300GM2A4 |
300 |
750 |
510 |
450 |
408 |
46 |
16-34 |
1115 |
800 |
805 |
|
Y322J400GM2A4 |
400 |
950 |
655 |
585 |
535 |
58 |
18-41 |
1425 |
900 |
1408 |
|
Y322J500GM2A4 |
500 |
1250 |
755 |
670 |
615 |
57 |
20-42 |
1835 |
1200 |
1790 |
|
注：DN≤150不带外旁通 介质流动方向：由阀瓣的下面向上流 |
