QJT200-8、10气体管路截止阀产品规范
公称压力：20.0MPa
公称通径：8～10mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：活套接管
QJT200-8、10气体管路截止阀主要零部件材料
阀体、压盖、阀瓣：铜合金
阀杆：不锈钢
密封圈：橡胶

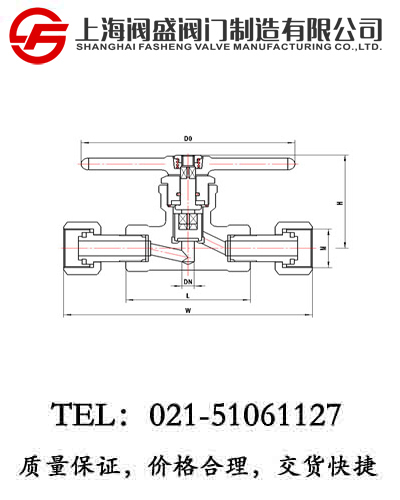

QJT200-8、10气体管路截止阀外型尺寸与连接尺寸
|
产品型号 |
QJT200-8/10气体管路截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
M |
h |
H |
W |
L |
D0 |
|
888J8GM5D4 |
8 |
M33×2 |
3 |
107 |
162 |
80 |
150 |
2.1 |
|
888J10GM5D4 |
10 |
M33×2 |
4 |
110 |
176 |
100 |
150 |
2.5 |
