DJ41F-600LB 低温长轴截止阀产品规范
公称压力：11.0MPa
公称通径：2-1/2in～8in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
DJ41F-600LB 低温长轴截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

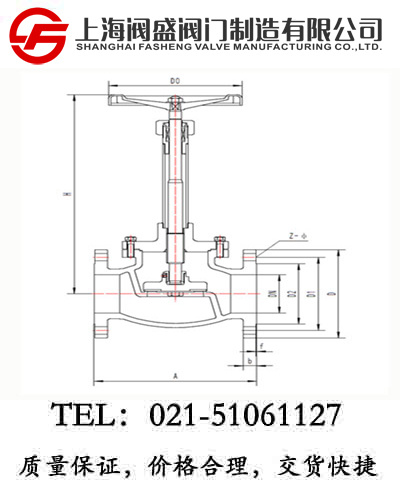

DJ41F-600LB 低温长轴截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41F-600LB低温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(in) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
D22J65AB2A3 |
2-1/2 |
330 |
473 |
440 |
190 |
149 |
100 |
8-22 |
36 |
7 |
200 |
18.4 |
|
D22J80AB2A3 |
3 |
356 |
510 |
470 |
210 |
168 |
127 |
8-22 |
39 |
7 |
240 |
30.1 |
|
D22J100AB2A3 |
4 |
432 |
589 |
539 |
273 |
216 |
157 |
8-25 |
45 |
7 |
280 |
40.2 |
|
D22J125AB2A3 |
5 |
508 |
665 |
602 |
330 |
266.5 |
186 |
8-29 |
52 |
7 |
300 |
53.9 |
|
D22J150AB2A3 |
6 |
559 |
713 |
638 |
356 |
292 |
216 |
12-29 |
55 |
7 |
300 |
68.3 |
|
D22J200AB2A3 |
8 |
660 |
805 |
705 |
419 |
349 |
270 |
12-32 |
63 |
7 |
360 |
134.2 |
