DH41F-25P、低温止回阀产品规范
公称压力：2.5MPa
公称通径：15mm～100mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
DH41F-25P、低温止回阀主要零部件材料
阀体、阀盖：不锈钢
阀瓣：不锈钢
密封圈：PTFE

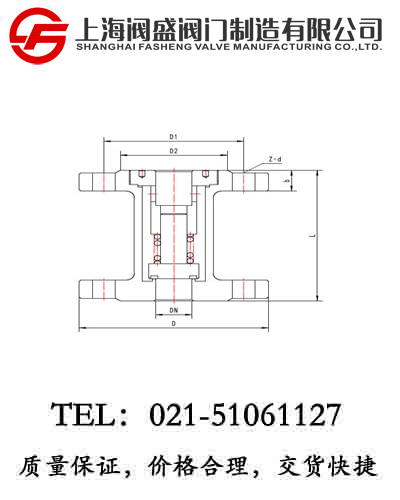

DH41F-25P、低温止回阀外型尺寸与连接尺寸
|
产品型号 |
DH41F-25P低温止回阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
Z-d |
b |
|
322H15ABD3 |
15 |
108 |
95 |
65 |
45 |
4-14 |
16 |
3.8 |
|
322H20ABD3 |
20 |
117 |
105 |
75 |
55 |
4-14 |
16 |
4.3 |
|
322H25ABD3 |
25 |
127 |
115 |
85 |
65 |
4-14 |
16 |
5.6 |
|
322H32ABD3 |
32 |
140 |
135 |
100 |
78 |
4-18 |
18 |
6.8 |
|
322H40ABD3 |
40 |
165 |
145 |
110 |
85 |
4-18 |
18 |
8.2 |
|
322H50ABD3 |
50 |
203 |
160 |
125 |
100 |
4-18 |
18 |
11.6 |
|
322H65ABD3 |
65 |
216 |
180 |
145 |
120 |
4-18 |
20 |
14.0 |
|
322H80ABD3 |
80 |
241 |
195 |
160 |
135 |
8-18 |
22 |
19.9 |
|
322H100ABD3 |
100 |
292 |
215 |
180 |
155 |
8-18 |
22 |
27.8 |
