三通梭阀特点：
１、梭阀相当于逻辑回路中的“或门”，常用于手动、自动回路的转换。它在矿山机械、石油化工、冶金交通、轻纺、电子等行业都得到广泛应用。
２、梭阀可看成是由两个单向阀组合而成，结构简单，内部只有一个阀芯，来回运动达到换向目的。
３、梭阀的阀芯采用黄铜和橡胶组合的形式，同时满足了耐磨和密封性，提高了梭阀的寿命。
三通梭阀图形符号：

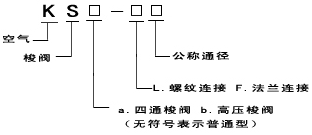

三通梭阀型号说明：
三通梭阀技术参数：
|
型号 |
KS-F |
|
公称通径mm |
32 |
50 |
65 |
80 |
100 |
|
有效截面积mm² |
300 |
650 |
1000 |
|
|
|
泄漏量 |
300Nml/min |
|
换向时间 |
≤0.06s |
|
耐久性 |
50万次 |
|
工作频度 |
最低1次/30天 |
|
最低工作压力 |
0.10MPa |
|
最高工作压力 |
1.00MPa |
|
环境与介质温度 |
5～60°C |

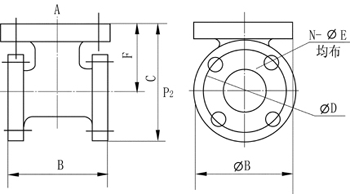

三通梭阀外形及安装尺寸：
|
型号 |
KS-F |
|
|
32 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
116 |
140 |
155 |
194 |
236 |
269 |
300 |
|
B |
135 |
160 |
180 |
200 |
215 |
245 |
280 |
|
C |
165.5 |
192 |
215 |
245 |
262.5 |
294.5 |
332 |
|
D |
100 |
125 |
145 |
160 |
180 |
210 |
240 |
|
E |
18 |
18 |
18 |
17.5 |
18 |
18 |
23 |
|
F |
98 |
112 |
125 |
145 |
155 |
172 |
192 |
|
n |
4 |
4 |
4 |
8 |
8 |
8 |
8 |
296A型气动梭阀图形符号：
296A型气动梭阀技术参数：
|
型号 |
296A |
|
公称通径mm |
5 |
|
最高工作压力MPa |
1.0 |
|
最低工作压力MPa |
0.1 |
|
工作温度°C |
5～60 |
|
泄漏量Nml/min |
500 |
|
换向时间S |
0.03 |

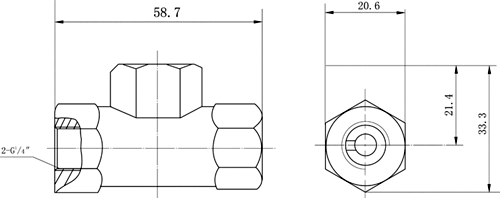

296A型气动梭阀外形及安装尺寸：
