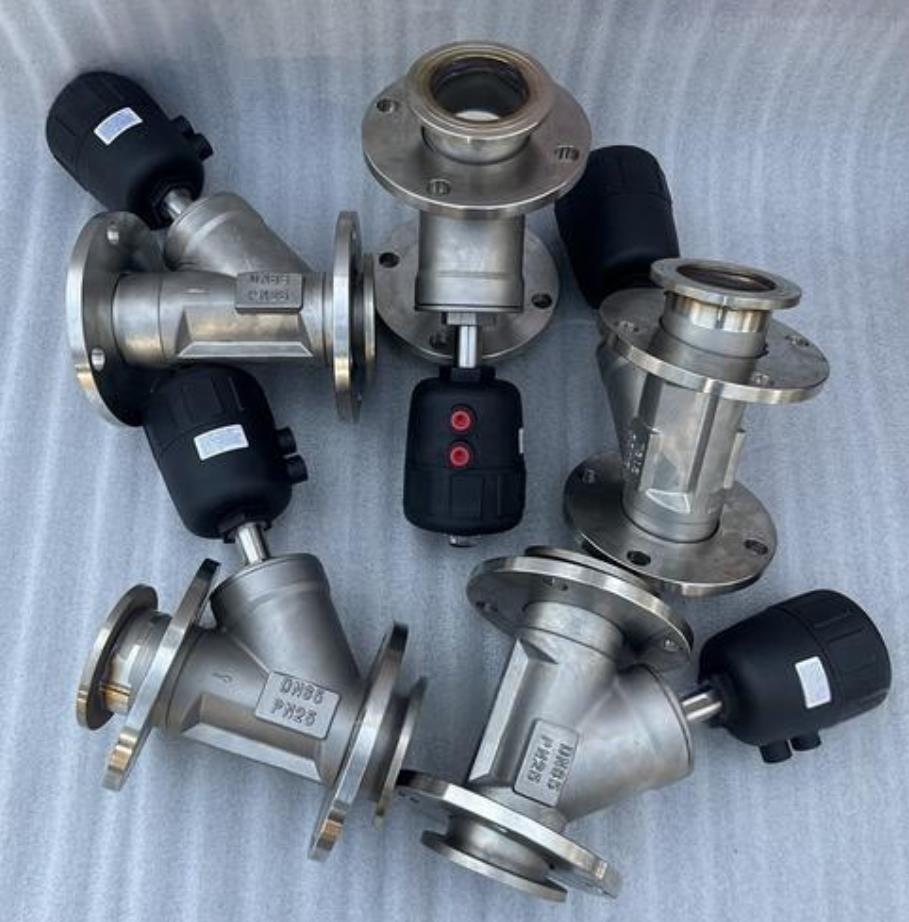

卡箍快装式气动角座阀
- 产品名称：卡箍快装式气动角座阀
- 产品型号：
- 产品口径：DN10-80mm
- 产品压力：1.6-2.5MPa
- 产品材质：304、316、316L
- 联系电话：021-51061127
- 联系传真：021-51062214
- Email：fashengfamen@126.com
- 联系人：陈云非
- 联系手机：18217570461
- QQ：203398752
- 公司名：上海阀盛阀门制造有限公司
- 帐号：03416900040048386
- 开户行：农行上海水清南路支行
- 售后承诺：质保一年，质量三包：包修、包换、包退。
上海阀盛阀门制造有限公司主要生产卡箍快装式气动角座阀，可提供卡箍快装式气动角座阀价格，卡箍快装式气动角座阀说明书，卡箍快装式气动角座阀实物图，卡箍快装式气动角座阀结构图，卡箍快装式气动角座阀外形尺寸，卡箍快装式气动角座阀执行标准，卡箍快装式气动角座阀工作原理，卡箍快装式气动角座阀作用特点。
卡箍快装式气动角座阀使用寿命长、投资经济
结构紧凑，重量轻
结构紧凑，重量轻
维修、更换、拆卸方便
应用于食品医药、纺织印染
卡箍快装式气动角座阀技术参数：
控制形式 | 常闭式、常开式、双作用 |
气缸材质 | 聚酰胺PA，不锈钢 |
气动附件 | 限位开关、定位器、电磁阀 过滤减压阀、手动装置 |
介质温度 | PTFE:-30~+180℃ F46：-30~+220℃ |
环境温度 | -30~+80℃ |
公称通径 | DN10-80mm |
公称压力 | 1.6-2.5MPa |
连接方式 | 螺纹、法兰、卡箍、焊接 |
阀体结构 | 一体式 |
阀体材质 | 304、316、316L |
阀芯材质 | 304、316、316L |
密封材质 | PTFE、F46 |
适用介质 | 蒸汽、水、空气、油等 |
卡箍快装式气动角座阀外形尺寸：
| DN | L | L1 | L2 | H | D | 执行器 |
| 15 | 180 | 120 | 64 | 137 | 50.5 | 50 |
| 20 | 185 | 140 | 64 | 145 | 50.5 | 50 |
| 25 | 210 | 160 | 80 | 173 | 50.5 | 63 |
| 32 | 240 | 176 | 80 | 210 | 50.5 | 63 |
| 40 | 250 | 190 | 80 | 260 | 50.5 | 63 |
| 50 | 330 | 210 | 100 | 301 | 64 | 80 |
| 接口(英寸) | 内孔（mm） | KV值（m3/h） | 最大工作压力(bar) | 要求最小控制压力(bar) | 执行机构尺寸￠mm |
| G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 |
| G1 | 25 | 19.0 | 0-16 | 2.0 | 63 |
| G1 1/4 | 32 | 27.5 | 0-16 | 2.0 | 63 |
| G1 1/2 | 40 | 42.0 | 0-16 | 2.0 | 63 |
| G2 | 50 | 52.0 | 0-16 | 2.0 | 80 |
| G2 1/2 | 65 | 77.0 | 0-14 | 1.6 | 100 |
