真空蝶阀当前位置：首页 > 产品中心 > 蝶阀 > 真空蝶阀
  • GI-C型高真空蝶阀

GI-C型高真空蝶阀

  • 产品名称：GI-C型高真空蝶阀
  • 产品型号：GI-C型
  • 产品口径：DN32-300mm
  • 产品压力：负压
  • 产品材质：不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GI-C型高真空蝶阀，可提供GI-C型高真空蝶阀价格，GI-C型高真空蝶阀说明书，GI-C型高真空蝶阀实物图，GI-C型高真空蝶阀结构图，GI-C型高真空蝶阀外形尺寸，GI-C型高真空蝶阀执行标准，GI-C型高真空蝶阀工作原理，GI-C型高真空蝶阀作用特点。

GGI-C型高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。适用于工作介质为空气和非腐蚀性气体。
GI-C型高真空蝶阀主要技术性能
适用范围(Pa)
105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
法兰标准
JB919
安装位置
任意

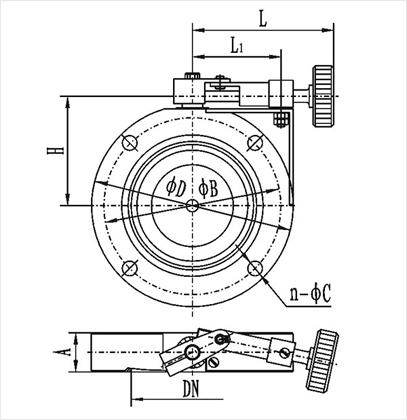

GI-C型高真空蝶阀连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
H
A
L
L1
n-ΦC
GI-32
32
78
64
51
22


62
29
4-Φ7
GI-40
40
85
70
55
65
32
GI-50
50
110
90
69
71
45
4-Φ9
GI-63
63
130
110
72
26
87
55
GI-80
80
145
125
80
30

85
63
GI-100
100
170
145
93
110
75
4-Φ12
GI-150
150
220
195
122
35
155
98
8-Φ12
GI-200
200
275
250
156
40
159
117
GI-250
250
330
300
259
45
167
132
GI-300
300
380
350
284
55
197
162
8-Φ14
注：GI-63C法兰连接为GB/T6070标准
