  • GI型高真空蝶阀

GI型高真空蝶阀

  • 产品名称:GI型高真空蝶阀
  • 产品型号:GI型
  • 产品口径:DN25-400mm
  • 产品压力:负压
  • 产品材质:不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GI型高真空蝶阀,可提供GI型高真空蝶阀价格,GI型高真空蝶阀说明书,GI型高真空蝶阀实物图,GI型高真空蝶阀结构图,GI型高真空蝶阀外形尺寸,GI型高真空蝶阀执行标准,GI型高真空蝶阀工作原理,GI型高真空蝶阀作用特点。

GI型高真空蝶阀是用来接通或切断真空管路中的气流。阀门开闭有锁定功能。适用于工作介质为空气和非腐蚀性气体。
GI型高真空蝶阀主要技术性能
适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)
-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
气源压力(MPa)
0.4~0.8
法兰标准
JB919
安装位置
任意

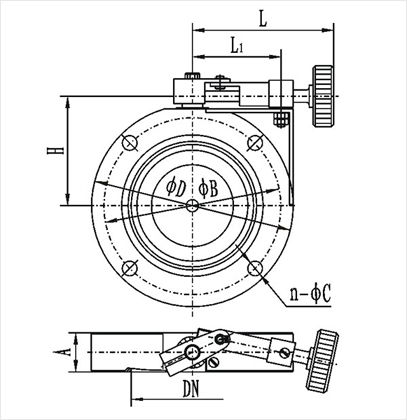

GI型高真空蝶阀连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
H
A
L
n-ΦC
GI-25
25
70
55
65
22
105
4-Φ7
GI-32
32
78
64
70
22
105
4-Φ7
GI-40
40
85
70
75
22
116
4-Φ7
GI-50
50
110
90
90
22
116
4-Φ9
GI-63
63
130
110
100
26
132
4-Φ9
GI-80
80
145
130
110
30
154
4-Φ9
GI-100
100
170
145
120
30
154
4-Φ12
GI-125
125
195
170
140
35
197
4-Φ12
GI-150
150
220
195
155
35
197
8-Φ12
GI-200
200
275
250
190
40
242
8-Φ12
GI-250
250
330
300
225
45
330
8-Φ12
GI-300
300
380
350
245
55
330
8-Φ14
GI-400
400
500
465
409
60
420
8-Φ18
注:GI-63法兰连接为GB/T6070标准
