DQ41F-600LB低温球阀产品规范
公称压力：11.0MPa
公称通径：1/2in～4in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀门的左侧向右流
DQ41F-600LB低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

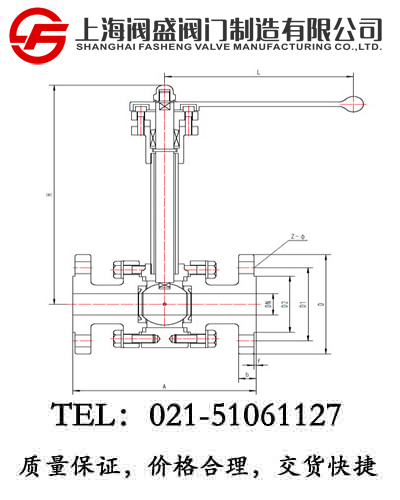

DQ41F-600LB低温球阀外型尺寸与连接尺寸
|
产品型号 |
DQ41F-600LB低温球阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H |
D |
D1 |
D2 |
Z-Ф |
b |
f |
L |
|
D22Q15AB2A3 |
1/2 |
165 |
207 |
95 |
66.5 |
35 |
4-15 |
22 |
7 |
160 |
5.1 |
|
D22Q20AB2A3 |
3/4 |
190 |
239 |
118 |
82.5 |
43 |
4-19 |
23 |
7 |
180 |
6.7 |
|
D22Q25AB2A3 |
1 |
216 |
254 |
124 |
89 |
51 |
4-19 |
25 |
7 |
200 |
8.6 |
|
D22Q32AB2A3 |
1-1/4 |
229 |
280 |
133 |
98.5 |
63 |
4-19 |
28 |
7 |
200 |
13.6 |
|
D22Q40AB2A3 |
1-1/2 |
241 |
292 |
156 |
114.5 |
73 |
4-22 |
30 |
7 |
250 |
16.5 |
|
D22Q50AB2A3 |
2 |
292 |
322 |
165 |
127 |
92 |
8-22 |
33 |
7 |
320 |
22.3 |
|
D22Q65AB2A3 |
2-1/2 |
330 |
354 |
190 |
149 |
100 |
8-22 |
36 |
7 |
320 |
39.4 |
|
D22Q80AB2A3 |
3 |
356 |
375 |
210 |
168 |
127 |
8-22 |
39 |
7 |
360 |
55.8 |
|
D22Q100AB2A3 |
4 |
432 |
420 |
273 |
216 |
157 |
8-25 |
45 |
7 |
360 |
72.9 |
