  • GID型电动高真空蝶阀

GID型电动高真空蝶阀

  • 产品名称:GID型电动高真空蝶阀
  • 产品型号:GID型
  • 产品口径:DN25-400mm
  • 产品压力:负压
  • 产品材质:不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GID型电动高真空蝶阀,可提供GID型电动高真空蝶阀价格,GID型电动高真空蝶阀说明书,GID型电动高真空蝶阀实物图,GID型电动高真空蝶阀结构图,GID型电动高真空蝶阀外形尺寸,GID型电动高真空蝶阀执行标准,GID型电动高真空蝶阀工作原理,GID型电动高真空蝶阀作用特点。

GID型电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。适用于工作介质为空气和非腐蚀性气体。
GID型电动高真空蝶阀主要技术性能
适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
开闭时间(S)
DN≤63 20;80≤DN≤200 30; DN≥250 48
介质温度(℃)
-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
法兰标准
JB919
安装位置
任意
控制电路
标准出厂:AC220V/50Hz开关型
特殊指定:AC380V;DC24V开关型
4~20mA DC
信号反馈
标准出厂:带无源触点型
特殊指定:4~20mA DC调节型

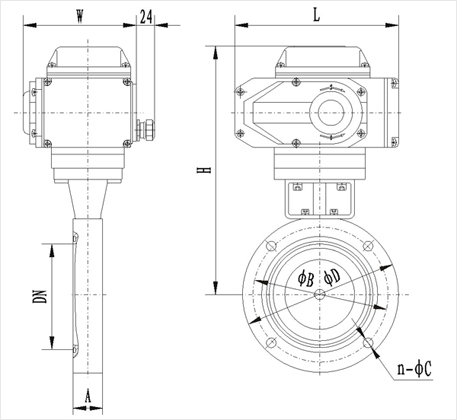

GID型电动高真空蝶阀连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GID-25
25
70
55
177
22
160
113
4-Φ7
GID-32
32
78
64
182
GID-40
40
85
70
186
GID-63
63
130
110
229
26
4-Φ9
GID-80
80
145
125
273
30
196
121
GID-100
100
170
145
285
4-Φ12
GID-125
125
195
170
299
35
GID-150
150
220
195
368
255
158
8-Φ12
GID-200
200
275
250
394
40
GID-250
250
330
300
426
45
GID-300
300
380
350
449
55
8-Φ14
GID-400
400
500
465
538
60
310
207
8-Φ18
