GIQ-B型气动高真空蝶阀

产品名称：GIQ-B型气动高真空蝶阀
产品型号：GIQ-B型
产品口径：DN50-400mm
产品压力：负压
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GIQ-B型气动高真空蝶阀，可提供GIQ-B型气动高真空蝶阀价格，GIQ-B型气动高真空蝶阀说明书，GIQ-B型气动高真空蝶阀实物图，GIQ-B型气动高真空蝶阀结构图，GIQ-B型气动高真空蝶阀外形尺寸，GIQ-B型气动高真空蝶阀执行标准，GIQ-B型气动高真空蝶阀工作原理，GIQ-B型气动高真空蝶阀作用特点。

GIQ-B型气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用于工作介质为空气和非腐蚀性气体。

GIQ-B型气动高真空蝶阀主要技术性能

适用范围(Pa)	10⁵～1.3x10^-5
阀门漏率(Pa.L/S)	≤1.3x10^-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力（MPa）	0.4～0.6
法兰标准	JB919
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：带无源触点型特殊指定：4～20mA DC调节型
气缸可选	标准出厂：双作用式特殊指定：单作用式（有弹簧返回）可选常开或常闭

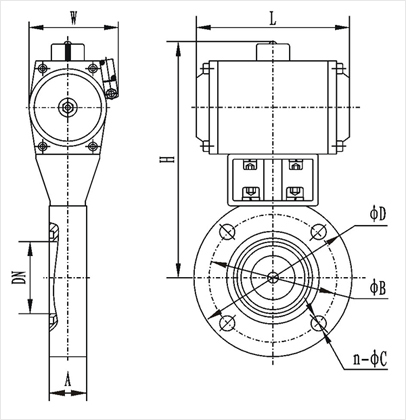

GIQ-B型气动高真空蝶阀连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-50B	50	110	90	205	22	164	105	4-Φ9
GIQ-63B	63	130	110	218	26	164
GIQ-80B	80	145	125	248	30	190	124
GIQ-100B	100	170	145	260	30			4-Φ12
GIQ-125B	125	195	175	273	35			4-Φ12
GIQ-150B	150	220	195	332	35	247	140	8-Φ12
GIQ-200B	200	275	250	386	40	302	165
GIQ-250B	250	330	300	466	45	372	198
GIQ-300B	300	380	350	535	55	432	225	8-Φ14
GIQ-400B	400	465	465	631	60	518	243	8-Φ18
